小瓶饮料设计原理选择以微动开关监测，因小瓶饮料容量均低于700ml以下，以人类常态饮用状况判定大部分都会一次喝完，所以判断模式为“有”及“ 无”两种，本系统微动开关设计优点在于使用者若将喝完的饮料空瓶放入饮料格中，也不会影响系统判断模糊，依然判定为没有饮品存在。



大瓶饮料及鱼肉存量感测利用Load cell重力原理设计，图4为Load cell传感器实体图，图5为实置大瓶饮料实体图，此设计可将重量转换为容量百分比，将此容量百分比以图标比例显示于LCD触控屏幕，可让使用者清楚知道大瓶饮料所剩容量。



CCD图像识别系统

由于冰箱内放置的蔬果通常都不是单一品种，本系统于图像识别时必须做图像切割，作对象单一比对，因为我们通过CCD采集出来的图像背景图都是一致不变，所以通过边缘强化即可找到图像内的对象，并将分析的对象切割出来使其单一化，以及对每个对象取颜色特征，再与先前所建立的数据库做比对。



　因为同一种水果的颜色都有些许差异，再加上冰箱内的各个位置光源干扰不均匀，这将会造成计算颜色特征的影响，所以我们限定只要在允许误差范围内都属于同一类对象，这样即可知道图像内各对象所代表的水果。

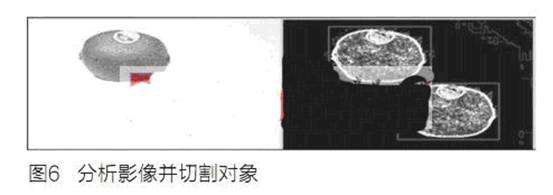

在建立单一对象颜色特征数据库时，由于我们摄影机的架设是固定式，所以在冰箱内拍摄到的背景都是一致的。当我们在冰箱内放置一个对象时，只要把这张图像与空冰箱的图像做简单的对应比对，如图6所示并对这物品作图像分析，并切割对象取颜色特征，再将特征值输入数据库，即可完成单一物品颜色特征数据库，供往后的图像做识别。各类型水果颜色均设置有各自特征值。



语音询问播报系统

由于目前全球气候变暖严重，所以必须改善能源使用效率，节省冰箱门打开时造成冰箱内冷空气外流导致压缩机启动消耗大量能源，此系统具备冰箱门开关语音播报提示，避免不必要的能源消耗。语音芯片选用：凌阳SPCE061A芯片作为语音识别及语音播报数字信号处理。

冰箱门开关提示：此开关硬件设计选用磁簧开关作冰箱门开关感测，冰箱门于关闭状态时会自动监测冰箱门目前状态，等待使用者将冰箱门打开，假如使用者在10秒内未关闭冰箱门，系统自动播放语音 “冰箱未关好，请关闭冰箱”，直至确认冰箱门完全关闭。

电话网络控制蓝牙无线模块遥控家电

任何一部手机都可直接拨打家中电话号码控制家电，如表1所示为家电控制代码，“#”为进入电话控制系统，“*”为离开系统，其余为控制代码。



通过电话网络自动告知使用者订购食品

当LPC2478嵌入式系统监测到冰箱内部食品存量不足时，电话网络自动拨打流程图，系统会依照协议设定的代码以蓝牙无线传输方式连结电话网络系统，并由电话系统自动拨打使用者预设电话号码，并以语音方式告知使用者何种食品存量不足，请使用者自行决定采购，图7为家电控制信息显示。
