交互式机顶盒的回传电路设计研究
来源:本站整理  作者:佚名  2010-06-20 10:52:57





对于消费性电子产品来说,作为个人计算机的peripheral level从技术上来说并不难,像是数字相机以及MP3随身听都可以和计算机联机,透过档案总管将其视为储存设备来管理。机顶盒也一样,可以加一颗串行接口转USB的IC与计算机连接,让计算机撷取机顶盒收到的内容,如果是具备硬盘的机顶盒,也可以让计算机将其视为附加硬盘来管理。只不过,由于机顶盒储存在硬盘内的档案格式(TS)仍然需要机顶盒才能读取及译码,并不是计算机可读的MPEG格式,同时GB级的档案也太大,用USB1.1传输并不实际。所以,如果机顶盒只具备USB1.1 peripheral,大部分是用来诊断内建程序及除错,或者也可以开发或更新程序。

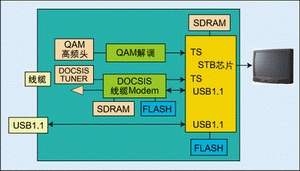

如果机顶盒具备了USB1.1的Host功能,便可以发出指令,利用线缆调制解调器不管是外接或内建的方式,传送讯号或其它数字资料,达到回传的功能,如图3所示。若是STB核心芯片并未具备USB1.1 host,就必须外加一颗USB1.1 Host的芯片(Cypress或TransDimension提供这类芯片)。

机顶盒具备了USB1

如果机顶盒具备了USB2.0的主机功能,则不仅可用于线缆调制解调器的连接,还可以用来作为硬盘的接口,更方便设计DVR(数字录像机),也可以与个人计算机以Host-Host联机,不过位于驱动程序的软件堆栈以及硬盘档案管理程序仍需开发。

IP Box上网盒回传电路

中华电信近来推出MOD(多媒体点播)多媒体随选信息给ADSL用户,目前传送的数据压缩格式是MPEG2,结果在压缩比不大以及频宽有限的情况下,目前可以提供的服务受到局限,未来系统端MPEG-4编码设置完成,再加上MPEG-4译码芯片普及之后,便可由网络上付费下载标准画面甚至高分辨率的影片,这将对整个DVD影片销售及出租的商业模式,将会产生巨大的结构性影响,让全球IP Box的年需求量达到千万台等级。

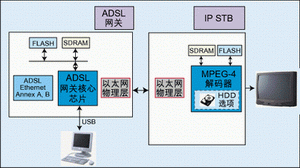

IP Box仅需使用一个以太网络收发器芯片便可以接上ADSL,如图4所示,也可将ADSL内建在 IP Box之内。不过,TCP/IP的软件堆栈必须向相关已开发业者签约取得,否则就得自行开发。

IP Box仅需使用一个以太网络收发器芯片便可以接上ADSL

DMA传输电路

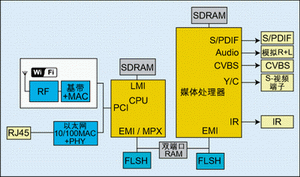

DMA(数据媒体适配器)和DMR(数据媒体接收器)搭配可以接收网际网络资料,也可以用来作为家用消费电子,如CD、DVD模拟/数字信号的传送设备。而DMA和DMR之间就是利用无线网卡,或者是用内建的WiFi无线网络芯片组来构建无线传输。802.11b标准是在2.4GHz载波上以11Mbps的速率传送资料,这样的频??足够传送MPEG2标准分辨率的视频压缩资料,但是未来提升到高分辨率时则不够,必须使用802.11a/g,如图5所示。

传送MPEG2标准分辨率的视频压缩资料

随着数字电视开播在即,机顶盒的应用也将日渐普及。在开发此类产品时,只需做一些设计改变,就能让机顶盒具备互动功能,让它具备更吸引人的特性,从而加速在市场上的推广速度。
