基于ZXLD1370设计的60V LED驱动方案
来源：本站整理  作者：佚名  2010-06-20 10:53:28




图4.ZXLD1370 OVP保护电路

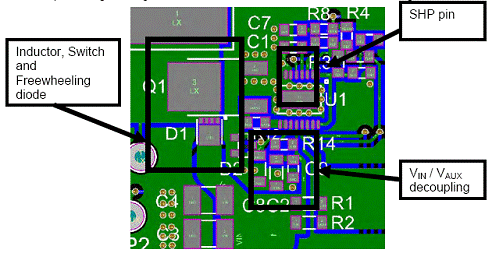

图5.ZXLD1370降压和升降压配置电路布局图

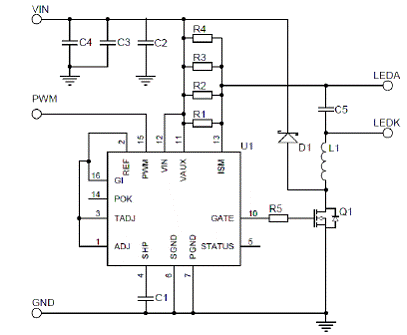

图6.ZXLD1370 2.8A降压LED驱动电路图

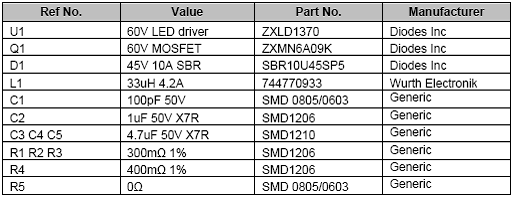

2.8A降压LED驱动电路材料清单:

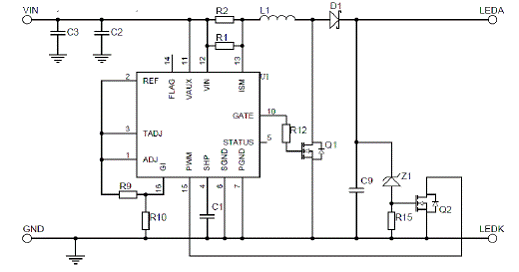

图7.ZXLD1370 400mA升压LED驱动电路图

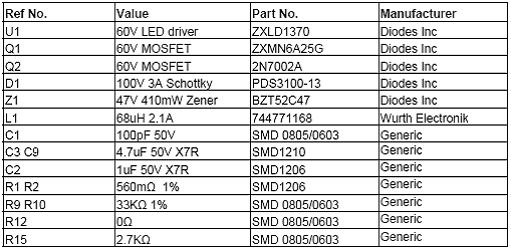

400mA升压LED驱动电路材料清单:

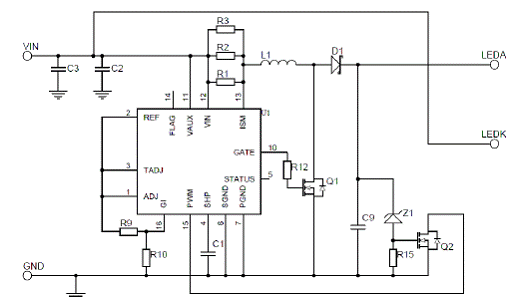

图8.ZXLD1370 700mA升-降压LED驱动电路图

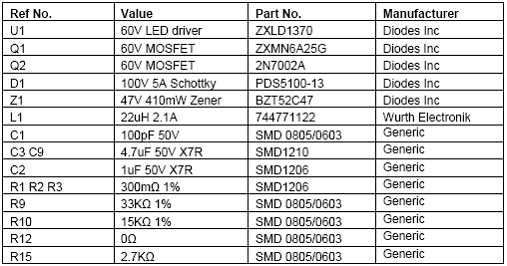

700mA升-降压LED驱动电路材料清单

上一页  [1] [2]
