3 LCD读写原理

FYD12864-0402B每屏可显示4行8列共32个16×16点阵的汉字，每个显示RAM可显示1个中文字符或2个16×8点阵全高ASCII码字符，即每屏最多可显示32个中文字符或64个ASCII码字符。FYD12864-0402B内部提供128×2字节的字符显示RAM缓冲区(DDRAM)。字符显示是通过将字符显示编码写入该字符显示RAM实现的。根据写入内容的不同，可分别在液晶屏上显示CGROM(中文字库)、HCGROM(ASCII码字库)及CGRAM(自定义字形)的内容。3种不同字符／字型的选择编码范围为：0000～0006H(其代码分别是0000、0002、0004、0006，共4个)显示自定义字型，02H～7FH显示半宽ASCII码字符，A1A0H～F7FFH显示8 192种GB2312中文字库字形。字符显示RAM在液晶模块中的地址80H～9FH。字符显示的RAM的地址与32个字符显示区域有着一一对应的关系。

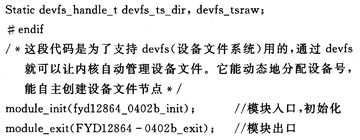

4 部分代码解析

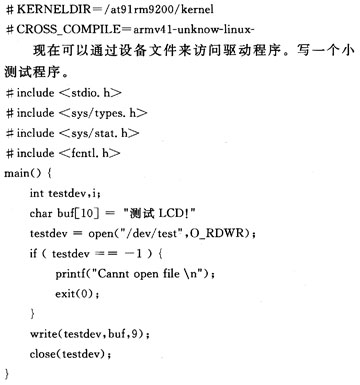

5 编写Makefile和用户级测试程序

下面2行宏变量定义使用armv41-unknown-linux-gcc编译器编译驱动，默认使用gcc编译器、X86 PC平台。



结  语

对Linux设备驱动程序作了详细的介绍，在实际开发板AT91RM9200上加入FYD12864-0402B驱动模块，该液晶驱动采用通用化接口和调用方法，对开发Linux其他设备驱动程序具有很好的指导意义。
