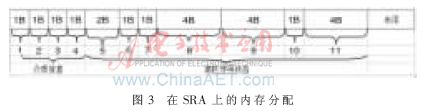

系统记录区（SRA）存储介质信息和最重要的文件系统信息，如闪存类型、容量、扇区数和扇区利用现状。这个扇区的利用状况包括文件数、未使用的扇区数、损坏扇区数、第一个和最后一个未使用的扇区编号。图3显示了在SRA上的内存分配。文件信息区域（FIA）用于存储文件的详细信息，如文件名、文件类型、文件大小、文件属性和闪存链表项。程序数据区（PDA）用于存储程序数据。在图2阴影部分是每个区域损坏的扇区。如果损坏的扇区数达到给定界限值，警报将自动启动。图3为SRA上的内存分配情况，不同部分存储特定的记录信息：1为闪存内存类型；2为闪存内存容量；3为扇区数；4为文件数；5为未使用扇区数；6为损坏的扇区数；7为最后一次写入FIA的扇区组数；8为第一个未使用扇区号；9为最后未使用扇区号；10为系统记录控制的关键字；11为下一个要写入的扇区号。

    不同的系统有不同的存储空间管理模式，最简单的可能是一个命令模式，但它并不适用于某些特殊应用。例如，在计算机数控系统中使用命令模式，用户不方便编辑、修改或者删除由各种机器处理指令组成的G代码程序。另一个常用的方式是静态存储模式，这意味着每一个文件分配固定的扇区数。在这种情况下，如果文件大小超过了给定的空间，虽然仍有未使用的扇区，但写操作却不能成功完成。同样，小文件显然将导致存储空间浪费。此外，由于过度频繁地访问同一个文件，与其他的扇区相比这样的扇区更易于损坏。因此，静态存储模式不是一个很好的选择。
    为了克服这些问题，提出了一个动态存储空间管理模式，采用平均擦除和写入策略。先入先出（FIFO）的引入，保证了闪存存储扇区的平均使用。当系统第一次加电，未使用的扇区都初始化为一个双链表。此后，这些扇区应该从链表头节点转到尾节点。这样，在访问每个扇区的频率将趋于平等，每个扇区将不会过度频繁读取/写入。假设链表有N个节点，每个扇区访问的概率只有1/N，因此，闪存的使用寿命可以明显延长。
    相对而言，基于MS-DOS的FAT系统只为数据区提供损害管理，却忽视了文件系统结构区域。相对地，SRA作为FFS结构区域，由于存储了系统关键信息而成为最重要的区域。而且，由于频繁访问， SRA往往更易损坏。因此，这一区域应当运用一种安全策略。根据在SRA、FIA和PDA存放的数据的重要性不同，不同存储区域应当分配不同的可靠性要求。因此，可以充分利用闪存存储能力，写校验时间将会减少，从而写速度将有所改善。
2.2 SRA的平均擦除和写入管理
    为了实现对System record area(SRA)平均擦除和写管理，避免由系统记录扇区物理损伤而导致整体系统的故障，SRA被平均划分成3个小组。3组依次进行写操作，可以为系统记录存储安全提供一个冗余策略，从而提高系统的可靠性，延长系统寿命。这对于每次在系统通电之后获取SRA代码值是必要的。由系统记录关键字（SysKeyword）控制的值，标记着系统关闭前最后一次写操作的系统扇区的执行记录，它显示为：

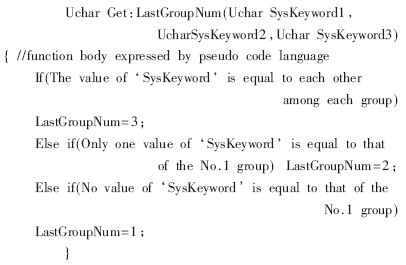

    在系统初始化时，SRA中每组的相应系统变量关键字(1～3)初始化为0。在后续操作中，各组关键字(SysKeyword)的真实值应该更新，在系统每次启动时分别从SRA读出。因此，SysCodeValue的值可根据式(1)得到。执行最后一次写操作的组号可以通过调用函数GetLastGroup-Num()获得。一旦SRA的记录数据被更改，系统关键字应该相应更新。然后包括SysKeyword的记录数据，应写入到根据以下方法获得的相应扇区。

    下一次将被写入的该系统记录扇区的组号与转移的参量LastGroupNum可以通过调用函数GetNextGroupNum(Uchar LastGroupNum)共同获得。SysCodeValue的值将更新如下：
    SysCodeValue=SysCodeValue∧2^{NextGroupNum-1}   (2)
