基于MXT8051的便携式多功能体检计设计
来源:本站整理  作者:佚名  2010-07-05 10:11:09



   呼吸频率测量模块设计

  对于呼吸频率信号的感知,可选取灵敏度高的热电阻Pt1000传感器。它精度高,稳定性好,应用温度范围广,不仅广泛应用于工业测温,而且被制成各种标准温度计供计量和校准使用。Pt1000传感器与MXT8051的接口原理图如图5所示。

  脉搏测量模块设计

  对于脉搏信号的感知,选取普通的拾音头MIC即可感知脉搏音信号,将采集到的模拟信号通过片上运算放大器交由MXT8051处理。拾音头与MXT8051的接口原理图如图6所示。


    输出显示模块设计

  输出模块中,语音芯片可选取Winbond公司的ISD1730单片优质语音录放电路。可录放音十万次,可处理多达255段信息,多种采样频率对应多种录放时间。这也为系统功能扩展提供了一定的可能。LCD采用北京时代民芯科技有限公司提供的MXT8051开发板上的产品。

  系统控制模块设计

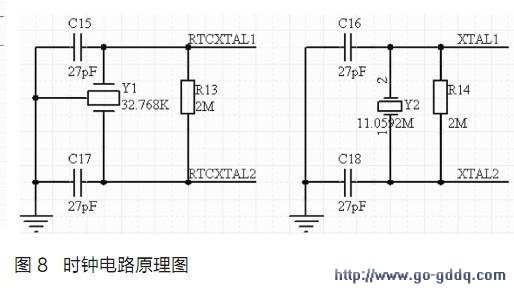

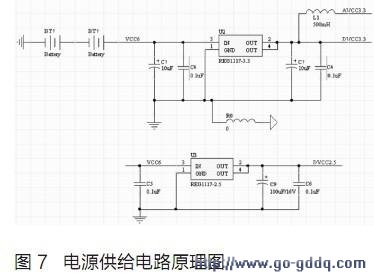

  系统控制模块中,所包含的电源供给电路、时钟电路、复位电路、键盘控制电路等需要的器件都可参考由北京时代民芯科技有限公司提供的MXT8051开发板上的成熟产品,借鉴其接口方式并稍作修改,可满足预期要求。其中稍作修改的电源供给原理图及时钟电路原理图如图7、图8所示。






上一页  [1] [2] [3] [4]  下一页
