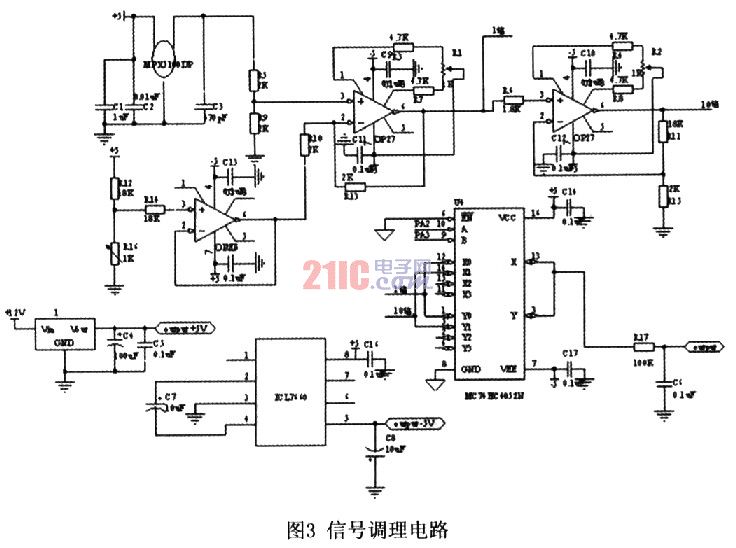

用多路选择芯片74HC4052完成对传感器输出电压量程的选择。蓄电瓶供应+12V直流电压，经7805转换为+5V电压，ICL7660将+5V电压转换为-5V电压，为OP27提供正负供电电压。信号调理电路如图3所示。

1．3 控制器
    选择LM3S615微控制器，其具有以下产品特性：32位RISC性能、内部存储器、通用定时器、可遵循ARMFiRM规范的看门狗定时器、同步串行接口(SSI)、UART、ADC、模拟比较器、I2C、PWM、GPIO、灵活的复位源、工业范围内遵循RoHS的48脚LQFP封装等等。

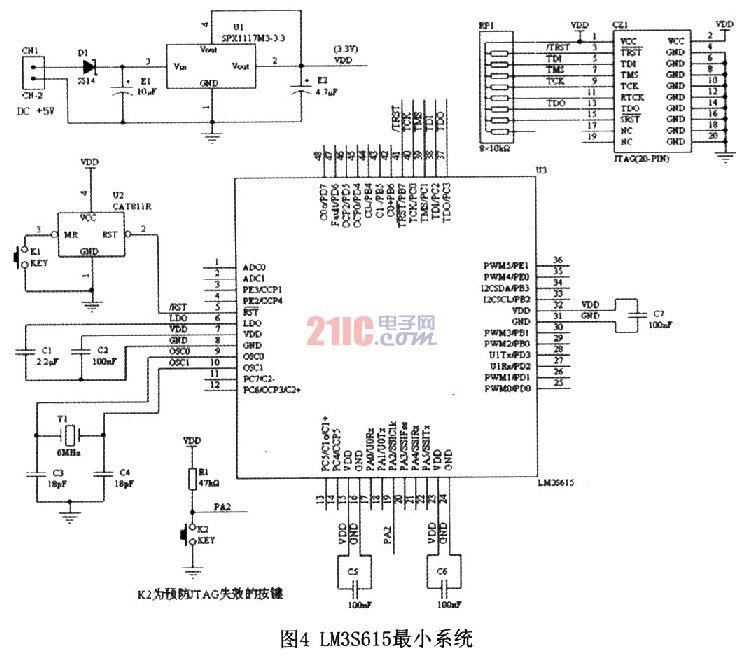

    LM3S615最小系统，主要包括电源、复位电路、晶振、JTAG以及防JTAG失效电路等。最小系统如图4所示。

1．4 LCD显示模块

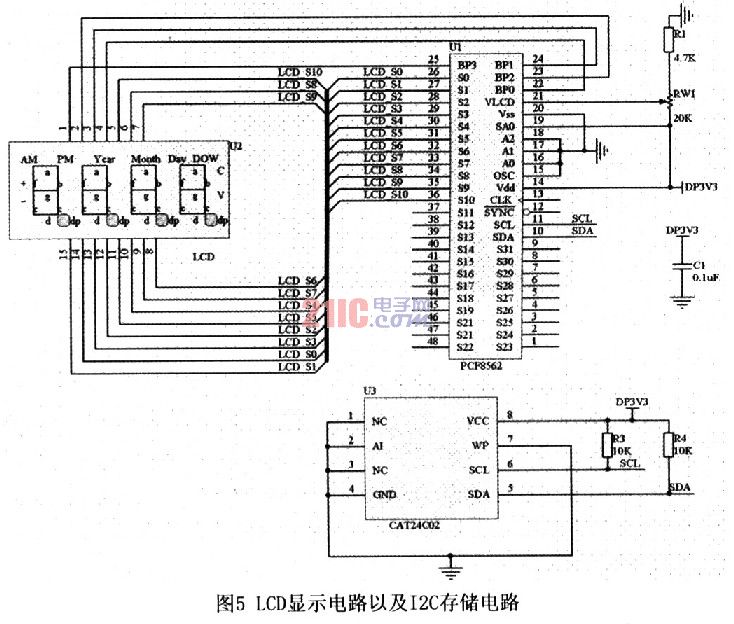

    本次设计直接采用EasyARM开发套件上提供的字符型LCD显示屏TH3144，该LCD通过NXP公司的PCF8562LCD驱动芯片驱动。PCF8562是一种通用的外围器件，能为任何微控制器／微处理器以及多种LCD提供接口。它能直接驱动任意静态或包含4个背极以及最多32段的复用LCD。用于驱动TH3144仅需使用S0～S10 11个段和BP0～BP3 4个背极。单片机通过两线的I2C,总线通讯通道与PCF8562通信。I2C字符型LCD显示电路以及I2C存储电路如图5所示。

1．5 无线通信模块(PTR8000)
    选用无线通信模块PTR8000，它以nRF905无线收发芯片为核心，由一个完全集成的频率调制器、一个带解调器的接收器、一个功率放大器、一个晶体震荡器和一个调节器组成。
    (1)主要特点
    高性能嵌入式无线模块，多频道多频段，1．9～3．6V低电压工作，待机功耗2μA；超小体积，内置环行天线，性能稳定且不受外界影响；工作方式为半双工，频道切换时间小于650μs，内置PCB天线，开阔地传输距离约100m左右。
