3．2 编译U-Boot和移植镜像文件

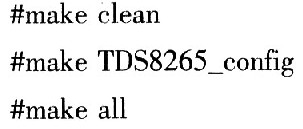

    在源代码修改完成后，即可进行编译。编译U-Boot需要在Linux主机上建立交叉编译环境，本文使用Montavista公司的Montavista Linux Pro 4．0。在Linux主机上安装Montavista交叉编译工具后，设置环境变量，将Montavista工具链路径导入到主机系统的环境变量中。如：#gedit．／．bash_profile，打开文件．bash_profile，增加PATH=$PATH：／opt／montavista／pro／devrocket／ppc／82xx／bin，然后删除之前可能错误创建的所有目标文件，并针对目标板编译。如下所示：

    编译完成后，得到3个文件：1)u-boot：ELF格式的文件，可被多数Debug程序识别；2)u-boot．bin：二进制bin文件，U-boot的二进制执行代码，可通过JTAG接口下载到开发板；3)u-boot．srec: Motorola的S-Record格式文件，可通过BDM接口下载到开发板。
    不同开发板对U-Boot镜像文件在Flash中的存放地址要求不同，这是由处理器中断复位向量决定的，与开发板硬件相关，源代码中U-Boot起始地址必须与硬件复位向量相符合。
    使用MPC82xx系列处理器的主板是由硬件配置字(HRCW)决定的，如RPXlite板的中断复位向量设置为Ox00000100，因此U-B00t镜像文件必须烧写到Flash的起始位置。多数的PPC系列的处理器中断复位向量是Ox00000100和Oxfff00100，即高位启动和低位启动的Bootloader所在位置。U-boot镜像文件在Flash中的存放地址可通过设置U-Boot源码的<目标板>．h头文件中CFG_MONITOR_BASE以及board／<目标板>／confi-g．mk中的TEXT_BASE来与硬件配置相对应。

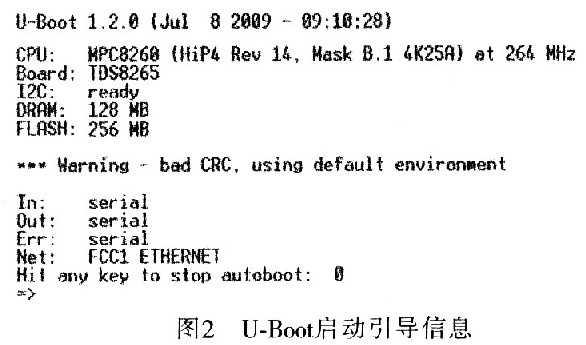

    U-Boot镜像文件在Flash中烧录完成后，将目标板和主机的串口连接起来，目标板上电复位，即可在主机终端窗口看到串口回显的开发板上U-Boot的启动引导信息，如图2所示。

    在终端窗口中输入help，可以列出U-Boot所有命令列表。然后测试网口和Flash读写，工作正常，则可以认为U-Boot移植工作基本完成，接下来可以添加一些其他功能，并进行Linux内核的引导和文件系统的移植。

4 结束语
    Bootloader在嵌入式开发中是操作系统和硬件的枢纽。在U-Boot移植过程中，不仅要掌握U-Boot的结构和工作流程外还需要对硬件有一定了解。本文移植的U-Boot已稳定运行在开发板上，而且可以通过FIash和网络加载Linux内核和NFS文件系统，为后续开发奠定了良好的基础。对于不同的CPU和开发板，基本方法和步骤是相同的，本文的工作对于基于MPC82xx系列处理器的硬件平台的U-Boot移植具有借鉴意义，并对嵌入式Linux系统的开发提供了有益的技术参考。
