此后，在录音时，第一次按录音键即开始录音，第二次按录音键表示暂停(即保存，设置EOM)。暂停录音后，按放音键，可从地址指针为0处开始放音。录音时，可通过PD(引脚P3.1)端的高脉冲来停止录音。
播放时，第一次按播放键即开始播放。播放过程中，再次按播放键则可暂停，第三次按播放键可以在暂停处继续播放。如在第二次播放键按下后，再按录音键，则可从暂停处开始录音。播放中，可通过PD(引脚P3.1)端产生的高脉冲来停止播放，同时将地址指针复位到0。播放中没有PD高脉冲，则一直播放下去，直到遇到芯片溢出处时，再返回地址指针为0处，开始循环播放。

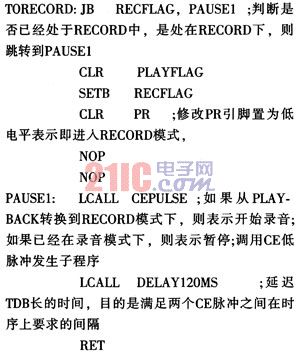

下面是其录音子程序：
系统的播放子程序如下：
停止录音或播放子程序如下：
系统初始化程序：
10ms的延时程序：
30ms的延时程序：
120 ms的延时程序：
4 结束语
本语音录放电路具有结构简单，成本较低，调整方便，可靠性高等优点。实际使用证明。该系统能够满足正常语音录放要求。而且，通过适当调整，也可以用于其它语音录放的场合。
