EZ-Color控制器设计的高亮LED照明混色方案
来源:本站整理  作者:佚名  2010-07-10 11:40:04



        高低电平宽度随机变化的精确照明信号使得强度脉冲信号非周期性。脉冲信号的非周期性的直接好处是信号的频谱连续而且幅度小,如图4所示。同时,PrISM高低电平信号是随机变化的,因此不会出现低频的PWM信号由于其高低电平信号缓慢变化所引起的人眼能觉察到的低频闪烁问题。

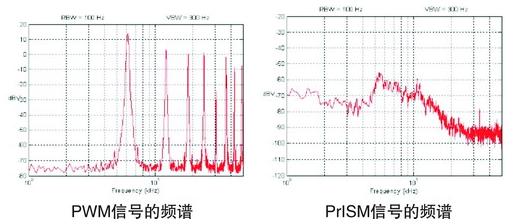

 PWM信号与PrISM信号的频谱图

图4:PWM信号与PrISM信号的频谱图

        PSoC express设计与实时调试

  PSoC express可帮助用户简化并直观地完成高亮LED混色应用程序的开发和设计,在线调试功能。下面以赛普拉斯的EZ-Color开发板 RGB-3261A为例描述如何用PSoC express进行混色设计和调试。

  A. 打开PSoC express软件,创建并命名一个新的工程项目。

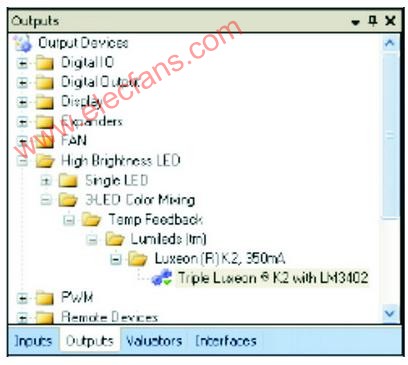

  B. 从“输出驱动器”列表中的High Brightness LED下面选择Triple Luxeon K2颜色混合驱动器,并将其拖到工作区中(见图5)。在拖到工作区释放后,PSoC express会弹出一个添加输出驱动器窗口。这个时候输入驱动器ColorMixer作为HBLED驱动名称后,点击“ok”即可。

图5:输出驱动器列表

上一页  [1] [2]
