TCL王牌HiD高清系列彩电电源原理分析
来源:本站整理  作者:佚名  2010-08-19 09:55:53



  二、副开关电源工作原理

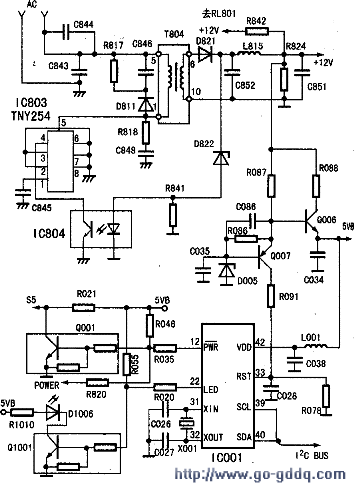

    副开关电源原理电路如上图所示,它由单片微型开关IC803、开关变压器T804和光电耦合器IC804等相关元件组成。

  1、TNY254(ICS03)微型开关简介
    TNY系列是美国Power公司1999年推出的高效、小功率、低成本的四端单片开关电源专用IC,与目前应用较广的TOP系列三端单片开关电源相比,增加了一个EN使能端,因而使用更加方便。TNY254是TNY系列6种型号中的一种,采用DIP-8或SMD-8两种封装形式,其主要性能特点有:

  ●8只引脚实际只有4个端口:①脚BP旁路、④脚EN使能,⑤脚MOSFET开关管漏极D,其余5脚为MOSFET开关管源极S。

  ●高效小功率输出。在输入电压依次为115V、230V、265V时,空载功耗电流仅为30、60、80mA,与同等功率线性稳压电源比较,节能约38%,且价格十分低廉。

  ●属于交、直流两用电源变换器,输入电压范围宽达85V~265VAC:或120~375VDC。

  ●采用简单的开/关控制器(等效脉冲频率调制)稳定输出电压,其调制速度较传统PWM方式更快,纹波抑制能力更强。

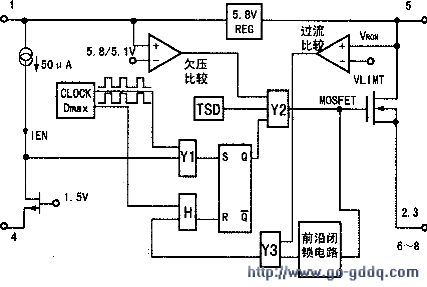

  TNY254内部方框电路如下图所示,芯片内含完整的振荡器、基准电压源、开/关控制器、MOSFET功率管、前沿闭锁电路以及欠压锁定、过流保护和过热保护等功能。

  TNY254省去电源启动电路,在MOSFET管漏-源极关断时,由整流滤波直流高压经5.8V基准稳压源调整给控制电路供电、并对①脚电容充上5.8V直流电压;而MOSFET管导通时,由①脚电容C845放电给芯片供电。鉴于C845容量只有0.047~0.1μF,故BP端不得向外部电路提供电流,否则电源停振。

  OSC振荡器全集成在芯片内,它产生CLOCK时钟信号作为每个周期的起始信号,产生DMAx最大占空比信号作为触发器置零信号。图3电路开关频率设计为44kHz,其一次、二次和三次谐波均低于150kHz,仅设置简单RC滤波器就符合国际EMI规定。由于TNY254输出功率为4W,所以省去了DRIVE驱动级。

  2、振荡与稳压
    接通电源开关SWSOI,两级共模滤波交流电压由DB810、C843半波整流,得到约300V直流电压,经T804⑤-①主绕组加到微型开关IC803⑤脚MOSFET管漏极,由基准电压源调整成5.8V给控制电路供电;OSC起振产生时钟脉冲,经与门触发R-S双稳电路置位,输出高电平,驱动MOSFET管导通;而Dmax脉冲经或门加到R-S触发器R端将触发器置零,输出低电平把N沟道MOSFET管关断,二者交替进行,开关电源进入正常振荡状态。

  MOSFET管导通时,漏极电流流过T804⑤-①绕组、电能转换成磁能储存在电感线圈中;MOSFET管截止后,T803⑥-⑩绕组感应脉冲经D821、C852整流滤波,产生+12V直流电压,再由Q006、Q007和D005组成的串联稳压电路调整成+5VB电压、为控制系统供电。

  电源启动后,IC803④脚使能端电路进入工作;当从EN端流出的电流IEN=50μA时,通过与门Y1使R-S触发器置零,关闭主控门Y2,MOSFET管截止;IEN<40μA时,经过10~14μs延迟MOSFET管导通(在每个时钟周期的上升沿开始)。这样,控制EN端流出的电流IEN,就可以控制电路工作时跳过的时钟周期数,即控制MOSFET管输出脉冲频率,故它是一种占空比固定而开关频率可调的脉冲频率调制(PFM)电源。

  副电源输出的+12V直流电压经齐纳二极管D822加到光电耦合器IC804原边发光二极管正端。若某种原因使+12V升高,则流过IC804原边发光管的光电流增大→IC804副边光敏管集射极内阻减小→IC803④脚流出的IEN电流增大→MOSFET管输出脉冲频率增高→T804⑤-①绕组电感增大,回路流过电流减小→整流电源取得的能量减小→+12V上升趋势被拉下来;反之,IC804发光管光电流减小→从IC803④脚流出的IEN电流减小→脉冲频率降低,转换取得的能量增多→+12V回升到设定值。

  3.电源ON/OFF方式转换电路

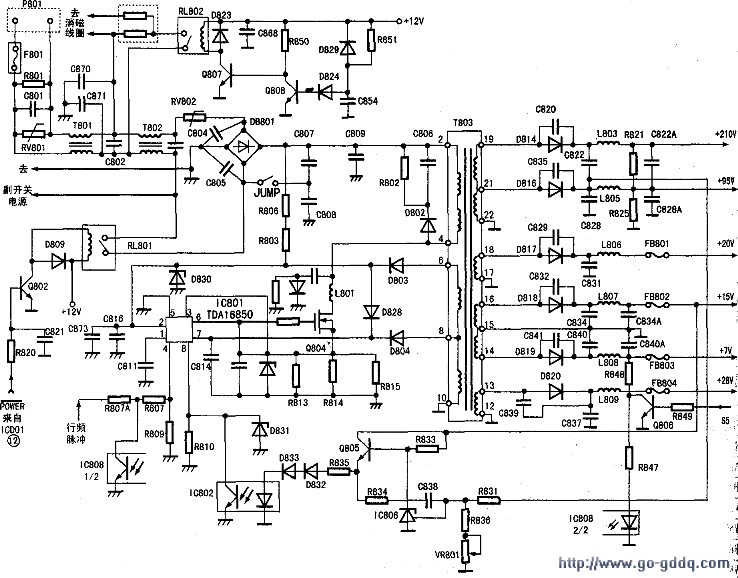

     电源ON/OFF方式转换控制电路由中图中的Q802、RL801、Q806及上图的Q001和单片微处理器IC001 12脚PWR接口组成。

  接通交流电源,副开关电源振荡供电,IC001 12脚得到+5VB电压,33脚得到RST复位脉冲,31脚得到8MHz主时钟,启动39-40脚I2C总线,从EEPROM存储器IC002中读出上一次关机时的所有程序数据,由12脚输出。PWR高电平→Q802饱和导通→RL801吸合常开触点,接通主开关电源交流供电,使之振荡工作,为机心各功能电路提供6组直流电压;同时Q001饱和导通→Q806截止→主电源+7V电压调制环和+95V电流调制环进入工作,稳定主开关电源的直流电压;IC001还从22脚输出LED低电平→Q1001截止→红色发光二极管D1006熄灭,指示电视机进入0N工作方式。

  按下遥控“POWER”键,IC001 12脚输出PWR低电平→Q802截止→RL801释放,切断主开关电源交流供电;同时Q001截止→Q806饱和导通,使+7V电压调制环退出工作;IC001 22脚输出LED高电平→Q1001导通→红色发光管D1006点亮、电源进入OFF待机方式。

  由于待机关闭了包括整流滤波在内的主电源交流供电,只有TNY254为睡眠状态的微处理器供电,功耗仅0.5W。
