应用电路工作原理

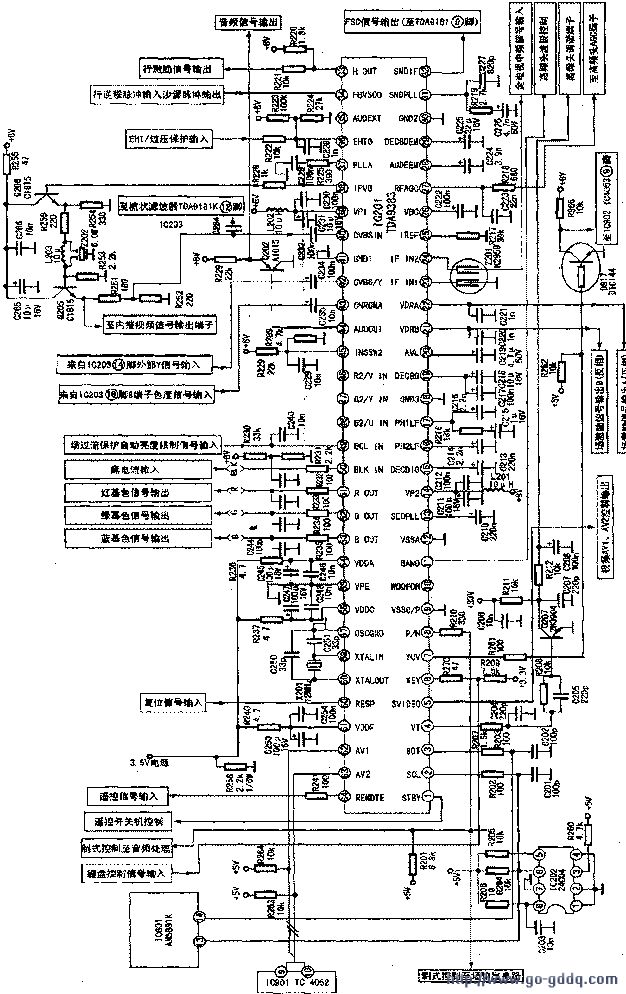

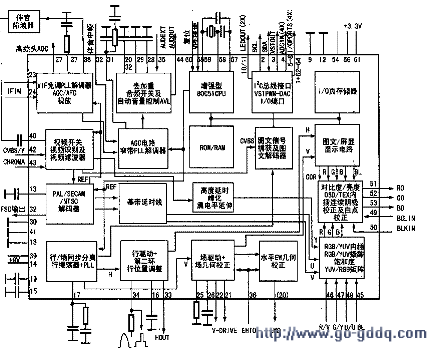

     由下图可看出，由高频头IF端子输出的全电视中频信号，经预中放管Q101放大后（图中未画出）送入声表面滤波器Z201输入端，经选频及幅频特性处理后送入IC201（TDA9383）23、24脚。内部电路对输入的中频信号进行中频放大。然后进行同步视频检波（37脚外接的R225、C229为锁相环外接的滤波电路）、预视放后从38脚输出。在AGC检波中得到的中频AGc电压由内部直接送至中放电路，以控制中放级的增益；高放AGC电压则从27脚输出，经R218送至高频头AGC端子以控制高放级的增益。从38脚输出的复合视频信号经Q206缓冲放大后从e极输出，又经L203、Z202（6.0M）组成的滤波器去掉第二伴音中频信号后又被Q205放大，然后从e极分三路输出：第一路至内接视频信号输出端子：第二路经C264送入梳状滤波器IC203（TDA9181K）的12脚；第三路经c232送到TDA9383的40脚，经内部的视频开关选择信号后被送入亮/色分离电路，分离出的亮度信号经延时、峰化、黑电平扩展等技术处理后被送入Y、U、V插入电路与矩阵电路。分离出的色度信号经ACC色度电路放大后被进入解码器，解码得到的色度信号被送入1行基带延迟电路延时，然后再送入Y、U、V插入电路和矩阵电路与亮度信号混合。最后从IC201 51、52、53脚输出R、G、B三基色信号至末级视放电路，最终在荧屏上还原出彩色图像。

　　本机外设有两路AV输入，一路“S”端子输入，另一路是Y、U、V色差信号输入（本机空着未用）。当IC201 62脚输出控制电平时，其控制信号经Q914加至IC901（HEF4052）的⑨脚和Q920的基极（下图中未画出）。彩电工作于AV1状态时，AV1信号接通；当IC201 63脚输出控制信号时。其控制信号分别加至IC901⑩脚和IC902（HEF4053）的⑩脚，彩电工作于AV2状态。IC902主要是切换AV1、AV2状态下输入的视频信号，其切换功能受控于IC201的⑤脚输出的控制信号。

　　从AV接口输入的视频信号经IC203（TDA9181）完成亮／色（Y，C）信号分离后，从14脚输出亮度信号，经C234送至IC201的42脚；从IC203 16脚输出的色度信号经C235加至IC201 43脚，它们与40脚输入的内部全电视信号一样，均等待40～43脚内接的视频识别电路的识别与视频开关的选择（由I2C总线控制完成）。

　　当彩电工作于AV状态时，42、43脚输入的Y、C信号将被选中。分别被送入亮度处理电路和色度处理电路进行处理，处理过程与前述内部信号一样，不再重复。处理完得到的R、G、B三基色信号从。IC201 51、52、53脚输出至末级视放电路。

　　在视频检波同时解调出来的第二伴音中频信号。经IC内部电路进行伴音中频AGC放大及解调后得到音频信号。又经去加重处理后，被送至声音切换电路（35脚为外接音频信号输入，本机未用音频外接输入信号而改由IC901的②、⑤与14、15脚输入）。经选择后的音频信号被送入自动音量均衡放大器，放大后从44脚输出。经Q202缓冲放大后被送往切换电路IC901（HEF4052）（这部分电路及下述电路在下图中均未画出），由IC901内部对二个右声道和二个左声道的输入信号进行切换（切换信号由IC901⑨⑩脚电平状态决定）。切换后的音频信号由IC901③、13脚输出，然后送入音频处理器IC601（AN5891K）的22脚（R-in）和③脚（L-in，），再进行数字技术处理（立体声、环绕声等），经处理后的音频左声道（L）信号从IC601 12脚输出，右声道（R）信号从⑩脚输出，然后又分别送入音频功率放大器IC602（TDA8946）的⑨脚和⑧脚，经功率放大后从①、④脚和14、17脚输出。推动两个喇叭还原出声音。

　　IC201内部含有同步分离电路和行振荡电路。场激励信号由行振荡信号分频后得到。其行激励信号由IC201 33脚输出，经R221加至行推动管Q401的b极，放大后的激励信号经行推动变压器耦合至行输出管Q402（BU4508BAX）b极，以后的工作过程与其他彩电相同，在此从略。场激励信号为正、反相的，分别由IC20I的22、21脚输出，并分别经R301、R302送往场输出块IC301（TDA8359）①、②脚，经放大后由④、⑦脚输出驱动电流到场偏转线圈。完成场扫描任务。
