TCL AV905A功放机电路原理分析
来源:本站整理  作者:佚名  2010-10-06 09:31:08



  为了让初学者能够掌握功放机的原理及维修方法,本文对TCL-AV905A遥控型功放机的整机电路原理进行分析,并对其各部分电路的常见故障及检修方法进行介绍。此外,该机电路与奇声、先驱等品牌功放机的电路有许多相似之处,可供维修同行在实际维修中参考。

  1、电源电路

    功放机能否正常稳定地工作。电源电路起着决定性作用。

  下面先对该机的电源电路原理及检修方法进行介绍。

  (1)电路原理

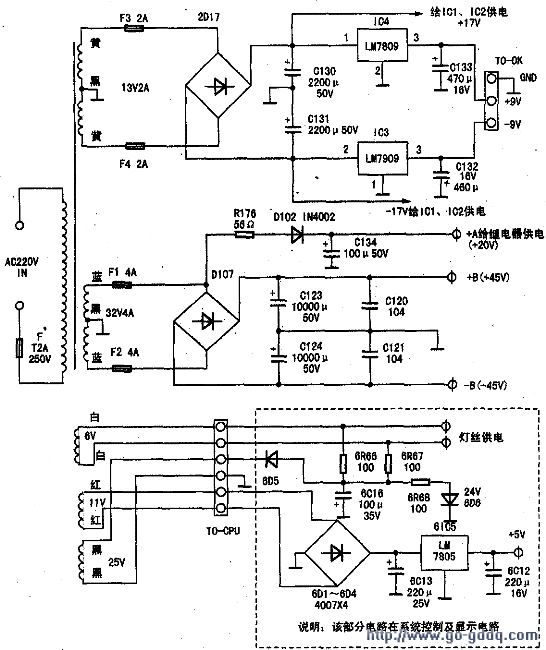

    该机的电源电路主要由主声道(左、右声道)、副声道(环绕声及中置声道)、前级电路、荧光屏及CPU供电电源组成;与其他机型相比各供电电压有所不同。如:该机前级电路供电为9V,而多数功放机使用_+12V或±8V。此外,某些电源的稳压方式也不同。如:该机的前级电路供电电源使用三端稳压集成电路进行稳压。而奇声牌AV-713功放机及一些杂牌机均使用串联型稳压电路进行稳压。上图是TCL-AV905A功放机的电源原理图。

  由上图可知。变压器次级绕组有五组交流电压输出:第一组蓝-黑-蓝绕组输出双32V(4A)电压,经桥堆D107组成的桥式整流电路整流,再经电容C120、C121、C123及C124滤波后得到+45V电压,给左、右声道功率放大电路供电。该绕组的其中一路绕组经R176降压、D102整流、C134滤波后得到+20V直流电压,给扬声器保护电路提供工作电压。

  第二组黄-黑-黄绕组输出双13V(2A)电压,该电压经桥堆2D17进行桥式整流,再经电容C130、C131滤波后,得到±17V直流电压,给副声道功率放大电路IC1及IC2供电。

  同时,该±17v直流电压还分别经过三端稳压集成电路IC3(LM7909)及IC4(LM7809)进行稳压,电容C132、C133滤波后,得到±9V的直流电压,给前置放大电路提供工作电压。

  第三组白-白绕组输出6V交流电压,直接送到显示屏给灯丝提供工作电压。

  第四组红-红绕组输出11V交流电压。该电压首先经6D1~6D4组成的桥式整流电路整流,经6C13滤波后得到+13V直流电压,再经过三端稳压集成电路6IC5(LM7805)稳压后,最后得到+5V的直流电压,给CPU电路、荧光屏驱动电路及延时混响电路M65850P供电。

  第五组黑-黑绕组输出25V交流电压,该电压经6D5整流、6C16滤波及6D6稳压后,得到-24V直流电压,并经过限流电阻6R66、6R67给显示屏的阴极供电(该显示屏的灯丝兼作显示屏的阴极使用)。

  (2)常见故障检修方法

    该机的电源电路与常见的功放机电源电路基本相同。主要故障有:电源电压全部为0V,某路电源电压不正常(无输出、偏低或偏高)。

  如果出现电源电压全部为0V的故障,可通电测电源变压器两端有无220V的交流电压。若无,则故障在电源输入电路,可对电源开关、电源线及保险管进行检测。如果发现保险管已经熔断,一定要在确定电源变压器初、次级电路无短路后,才能更换保险管试机;若220V电压正常,则说明变压器内部开路(一般为内部温度保险或接头开路),在无法修复的情况下,更换或重新绕制即可。更换时,应该注意其次级输出的电压值及功率,切不可相差太大。另外,在更换前一定要确认其次级各负载电路均无短路故障,否则,应先排除短路故障,再更换变压器试机。

  如果出现某路电源电压不正常。则其故障原因大多数都是由该路电源的整流电路、滤波电路、负载电路或稳压电路出现问题所致,可分别对各电路进行检查,找出故障元件并更换即可。此外,电源变压器次级某绕组开路或匝间短路也会引起该路输出电压不正常。

  2、前级输入选择、音量控制及声场处理电路

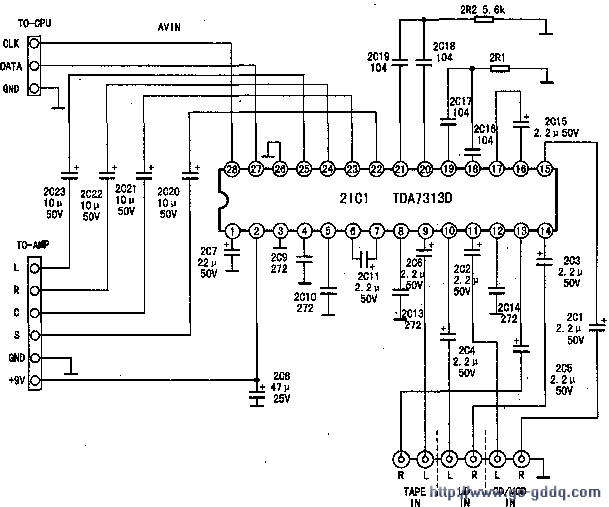

    TCL-AV905A型功放机的前级输人选择、音量控制及声场处理电路的工作原理与奇声AV-990型功放机的基本相同,都是将音量控制及声场处理电路集成在集成电路中,由系统控制电路通过IIC总线进行控制。但奇声AV-990型功放机的前级输入选择电路由其他电路独立组成。而TCL-AV905A型功放机的前级输入选择、音量控制及声场处理均由TDA7313D单独完成。电路见下图所示。

   (1)电路原理

      TDA7313D27、28脚分别是IIC控制数据和IIC时钟脉冲接口,系统控制电路通过该接口可以对音频输入信号及声场处理电路工作模式进行选择,还可以对音量、音调及左右声道平衡度进行调节。9~13、10~14、11~15脚分别为其内部电子开关的三组输入接口,22~25脚分别为S、C、R、L音频信号输出端。

  从功放机接口输入的音频信号经过各自的耦合电容分别送到TDA7313D的⑨~13、⑩~14、11~15脚的三组输入接口,经TDA7313D内部的电子开关选择后。送到其内部的声场处理电路进行各种声场处理,得到L、R、C、S四路音频信号,并经过各自的电子音量控制电路处理后,分别从TDA7313D22~25脚输出送到前置放大电路进行放大。

  (2)常见故障检修方法

    因为该机的输入选择电路、声场处理电路及音量控制电路均集成在TDA7313D内部,其外围电路十分简单。

  所用元件数量较少,所以出现故障情况也较少。若该部分电路出现故障,可先测TDA7313D②脚(电源供电端)、27脚(IIC制控制数据)、28脚(IIC时钟脉冲)的电压是否正常。然后,再对其外围元件进行检查。如果上述检查均未找出故障原因,则多数为TDA7313D损坏,将其更换即可排除故障。



[1] [2] [3] [4]  下一页
