由于调频广播具有声音指标较高。抗干扰能力强的优势，听众群体进一步扩大，促使调频广播发展进入了鼎盛时期。

　　现在的调频广播电台一般都有多套节目，采用不同频率发射，而且大多与电视发射同处一塔，为了节约天馈系统成本，更经济合理地使用有限的铁塔资源，一般都采用多工馈电方案解决，即多部发射机共。

　　同使用一副大功率天线，这样多工器就应运而生了。

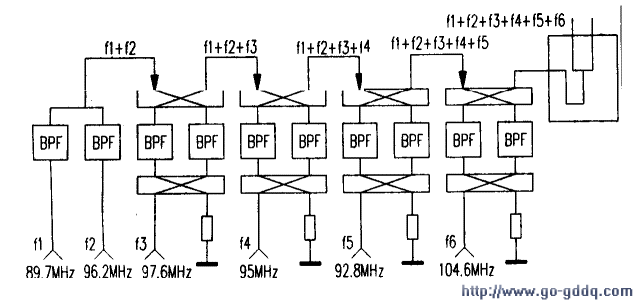

　　多工器有双工器、三功器、四功器等。但这都是在双工器的基础上发展起来的，笔者所在台用于转播省电台六套节目使用多工器，它由星点式滤波器与桥式滤波器级联组成。下图为其基本结构组成框图。

　　一、多工器的结构
　　
　　1.星点式双工器
　　
　　星点式双工器是由两个带通滤波器组成，如右图所示，两输入端呈窄带特性，两个输入频率间隔不小于2MHz.其隔离度指标才能达到要求。否则两个频点之间将产生互调，使系统输出指标劣化。而且为了满足阻抗匹配，其级联点前的线路长度与使用频率有关，调整不便，所以在使用中两个输入频率间隔必须保证大于3MHz。星点式双工器的优点是：方案简单，器件少，成本低。

　　2.桥式双工器
　　
　　桥式双工器由两个3dB耦合器和两个带通滤波器组成，如左图。其功率输入、输出端采用了3dB耦合器。所以它的输入端成宽带特性，而且输入阻抗恒定。因此桥式双工器易于级联扩展。对各输入端的相互隔离度较高，在实际应用中保证两频率间隔大于1MHz即可，缺点是其成本较星点式双工器高。

　　二、多工器的技术指标
　　
　　1.反射特性（即输入回波损耗）：在负载端接标阻情况下。要求各输入端口的反射损耗优于-26dB，即电压驻波比VSWR<1.1。

　　2.传输特性（即插入损耗）：要求各输入端口与总输出端口之间的插入损耗小于0.4dB。

　　3.频率隔离度：各输入端口之间的隔离度以及各输入口到吸收负载之间的隔离度要优于26dB。

　　三、多工器的调整
　　
　　整个系统调试时，使用能同时测量反射特性和传输特性的惠普HP-87llB射频网络分析仪。调试过程从带通滤波器开始，首先将分析仪的中心频率设定为带通滤波器腔体的工作中的频率，在显示器上观察反射特性和传输特性两条曲线，调整带通滤波器谐振腔内导体的长度。以改变谐振频率范围，使其谐振于设定工作频率即可。调整腔体耦合环。使其具有较为理想的带通特性。调整时要两项指标的相互配合、兼顾，满足插入损耗小于0.4dB，反射损耗优于26dB。

　　带通滤波器根据其工作频点单独调整完毕后，用硬馈弯头以及3dB耦合器分别组成星点式和桥式双工器（3dB耦合器在出厂时已调好，在整个FU波段通用），然后分别对两种双工器进行调整。星点式双工器调整时先将分析仪输出端接个频点滤波器的输入端，另一频点滤波器输入端接标阻，观察显示器双曲线。进行微调，然后用相同的方式调整男一频点滤波器指标。

　　调整桥式双工器时。先将分析仪输出接入单频点输入端。分析仪输入端接双工器输出端口，吸收负载端和宽带输入端接标阻。观察曲线，两组腔体兼顾调整。使反射损耗和插入损耗均达到最好。

　　单体双工器调整完毕后，用硬馈将六工器接好，进行统调，统调的方法是从后至前，即先调靠近输出端口的那一组，使其各项指标符合要求，然后将调试好的这一组作为前一级双工器的负载，调整前一级双工器。每级双工器调整完毕后，将分析仪输入端分别接其他各频点输入端。空余端口接标阻，则可测出该频点输入端与其他各频点输入端之间的隔离度，隔离度应优于40dB。

　　全部调整完毕后，系统输出端接入已调整好的天馈线单元，包括开关板、主馈电缆及天线，将所有指标重新测试一遍，满足指标要求，即告调整结束。附表为我台六工器调整后的指标实测结果。

　　四、开关板及天线的安装调试
　　
　　开关板的作用是将六工器合成以后的射频功率信号经功率分配器，平均分成双路信号，经两根4英寸主馈电缆送到铁塔上的上下两幅天线功分器的输入端，经分馈线分别馈送到各单幅天线，然后以电磁波的形式辐射出去。开关板的另一个重要作用是当某副天线出现故障时，可以经过弯头转接以及降低输入功率的方法来保证节目不停播。在故障半副天线检修结束后，调整弯头位置，即可恢复全功率工作。天线开关板的指标调试在厂家已完成。馈线在施工现完成，两根馈线要求严格等长，指标的测试过程为行单独测出上、下半幅的指标。然后接入开关板再测天线的总指标。如指标满足即可将多工器接入。

　　五、使用中应注意的问题
　　
　　1.注意机房内的环境温度，如工作环境温度过高，再加上双工器工作时也要产生一部分热能，使腔体内温升过高。其内外导体发生物理热应力变化，则其等效电感与等效电容参量也产生相应变化，从而引起腔体工作中心频率偏移，结果是将有更多的能量消耗在滤波器腔体内部，造成恶性循环。多工器腔体外表温度在室温基本上允许其温升30℃。否则将视为多工故障。因此有效的控制机房内环境温度和进风量，经常性对多工器腔体外部温度进行测量，是正常维护工作中的一个重要环节。

　　2.由于多部发射机、多个双工器以及开关板之间均采用硬馈连接；因场地等原因造成了许多硬馈弯头、插头的存在。经常观察各接头处有无变色、升温过高等异常变化，测量桥式双工器负载电阻的温度，将是维护整个系统正常运行的关键。

　　3.由于该天线系统功率较大，在使用中应对馈管充气设备的运行状况进行巡视。馈管中的气压值也应作为巡机抄表中的一项重要内容。

.
