压缩机制冷电路
　　

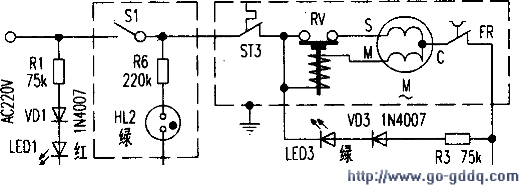

　　饮水机的压缩机制冷电路原理与普通家用电冰箱基本相同，只是制冷温度较高（5～15℃）、压缩机功率较小而已。附图是司迈特LRL-275D冷热饮水机制冷电路，采用压缩机制冷的饮水机有美的YLRSl-表15H/5B-38、YLRS2-5H/BX-16、YL-RT3-6C/6B、加林HC-12/15、天健HC-4T/5T/6T/5TI/6T1、夏尔YLR3-5L、上航YBRH-I、天磁BR780-5L、天乐WG-5A、碧泉GL-l/2、南亚UL-600B、华旗WA-360、信得PZL65-98B1、晶汇UF、CLD-NH/UF/CH/RO、安吉尔JD-12LH、YLR2-5-X、16L-X等。它们的压缩机启动方式有重锤式启动器（亦称重力启动）和正温度系数热敏电阻（PTC启动）启动两种，除此以外。制冷电路差不多完全相同。

　　电路原理
　　
　　插上电源插头。电源指示管LEDl亮，闭合制冷开关Sl，与Sl组装在一起的氖灯HL2燃亮，市电经制冷温控器ST3、重锤式启动继电器RV、过热保护器FR加在压缩机电机M的运行绕组C-M两端。由于RV线圈与C-M串联，较大的启动电流使RV线圈产生很强的磁力吸动衔铁，其触点闭合。接通M启动绕组C-S电源，M启动运转。M运转后便建立起旋转磁场。C-S绕组电流减小，RV线圈磁力变弱。在衔铁自重作用下使触点断开。C-S绕组失电，M靠运行绕组C-M维持运转。完成一次启动过程。

　　电机运转后。压缩机将制冷剂压缩成高温、高压蒸汽送至冷凝器，通过热交换。使制冷剂变成低温&raDIC;高压液体、干燥过滤器、流经节流毛细管后进入绕在冷罐外壁的蒸发器，大量吸收冷罐水中的热量使水温下降。

　　当水温下降至4℃时，ST3触点自动跳开切断制冷电路电源，M暂停制冷。制冷指示管LED3熄灭。当水温回升至11℃时。ST3触点自动复位闭合。接通制冷电路电源，M又重新启动制冷。LED3发光，使水温保持在4～ll℃范围。
