1.5继电器驱动电路
　　
　　受控插座的通断是由继电器控制的。该设计采用的线圈侧电压为5V的继电器，用S8050驱动继电器。mega48具有较强的I/O驱动能力，R17起到限流作用；下拉电阻R18可以避免继电器误动作；D12为继电器断开时提供放电回路。如图4所示。

　　1.6键盘电路
　　
　　采用单按键的输入方式，用于设定普通插座和智能插座的功能转换和需要定时开关时的时间设定。在程序运行过程中，通过定时中断检测是否有按键按下。当功能键按下不超过10s时进入定时开关模式，并通过加减按键设定定时开关的时间；当功能键按下超过10s时切换为普通插座使用，若在需要切换为智能插座，则执行相同的操作。设定的参数和模式保存在mega48的E2PROM中。

　　1.7状态显示和告警电路
　　
　　该设计采用LCDl602液晶显示系统的状态信息，包括是否采用智能控制，主机运行状态、受控口状态。LCDl602采用7线驱动法，接1kΩ电阻到地，用于调节液晶显示对比度。显示数据和指令通过LCDl602的DB4～DB7写入。同时具备有声光告警功能，当出现过流或则定时切断时间到时，相应的发光二极管闪烁以及蜂鸣器告警，并执行相应的动作。

　　1.8实时时钟电路
　　

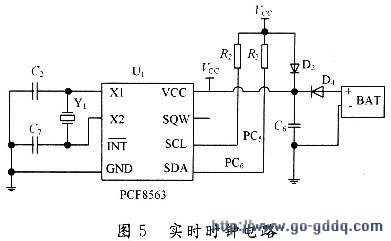

　　实时时钟电路为定时开关提供精确的时间。用CR2025镍氢纽扣电池作为PCF8563的后备电池（见图5）。

　　2智能插座的软件设计
　　

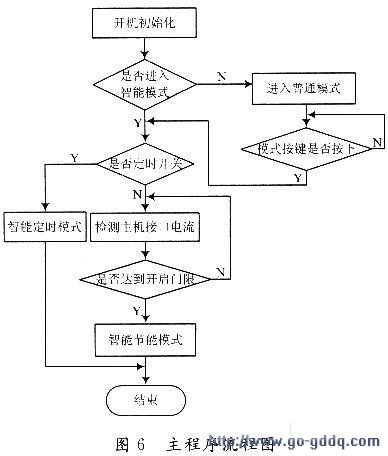

　　主程序主要完成对I/O，定时器的初始化、读出存储在E2PROM中的系统参数，同时根据模式设定进入相应的处理程序。该插座可运行于3种模式：智能定时模式、智能节能模式和普通模式。模式的切换通过模式按键来选择。参数的测量主要由中断服务程序定时完成。图6为主程序流程图。

　　由于不同的计算机待机电流大小不一样，因此在使用前需采样主机的待机电流。首先将主机进入待机模式，通过模式按键进入中断后采样此时的电流，并存入E2PROM中。

　　3智能插座的测试
　　
　　将设计的插座按图7的方式连接测试，采用P4双核计算机和17寸显示器进行测试，显示器待机功耗为5W，待机电流约25mA。进入待机状态后，按插座上的采样按钮，将此计算机的待机电流采样存进E2PROM，测试结果表明，当计算机进入待机状态后，插座可以有效的切断显示器的电源。

　　4 结语
　　
　　本文设计的智能节能插座，具有智能节能和定时开关功能，也可作为普通插座使用。经过测试，系统显示出了良好的控制效果，不仅使计算机外设的待机功率降为零，同时也起到了保护外设的作用，在节能减排方面具有一定的社会效益和广泛的推广价值。
