六、开关稳压电路
　　
　　1.24V/4A支路电路原理（下图）

    PFC电路输出的电压，一路直接加到T1初级绕组，经初级3—1绕组后加在Q2、Q17的漏极上，另一路径D3后赢接加在IC2（NCPl217）第8脚，经集成块内部电路到6脚给电容C21充电，当充电到12.5V时，IC2开始启动，IC2进入正常的工作状态，连接8脚和6脚的内部电路断开，C2l通过IC2内部电路进行放电，同时5脚输出驱动信号，使Q2（Q17）导通。从而接通Tl的初级绕组。T1进入储能过程。

　　当C2l放电到5.6V时，放电电路断开，同时5脚停止输出驱动信号，通过能量的转换，使得Tl的各次级绕组感应输出电压。

　　同时，次级绕组6脚通过L5、D7后对C2l进行充电；当充电到12.5V时，IC2驱动5脚输出驱动信号，使Q2（Q17）导通，接通Tl的初级绕组，再次进入到新一轮的储能循环过程。保证各级绕组感应持续稳定输出电压。

　　当次级线圈的输出电压达到24V时。加在R24上的电压通过光耦IC3的电流增大，致使光耦强烈发光，反馈到IC2的2脚，使该脚的电位拉低，使IC2的5脚输出信号截止，以调节占空比的比例。

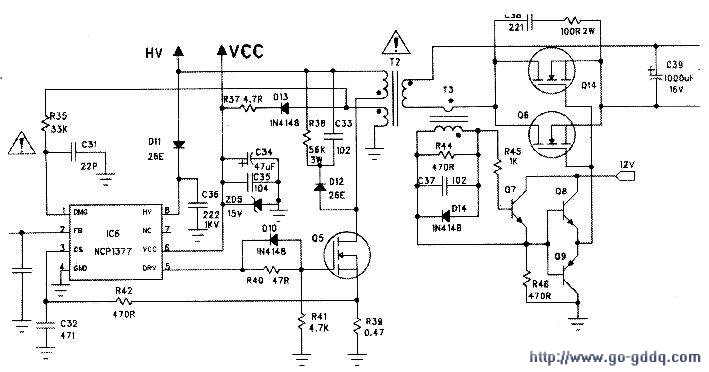

　　2.12V，4A支路电路原理（下图）
　　
　　一路直接加到T2初级1一3绕组。经初级绕组后加在05的漏极D上，另一路经D11后商接加在IC6（NCPl377）第8脚，经集成块内部电路到6脚给电容C34充电，当充电到12.5V时，IC6开始启动，IC6进入正常的工作状态，连接8却和6脚的内部电路断开，C34开始通过IC6内部电路进行放电，同时5脚输出驱动信号，使Q5导通。从而接通T2的初级绕组，T2进入储能过程。

　　当C34放电到5.6V时。放电电路断开，同时5脚截止，至驱动信号输出，通过能量的转换，使得T2的各次级绕组线圈感应输出电压。

　　同时，次级绕组6脚通过D13、R37对C34进行充电，待允电到12.5V时，再次驱动5脚输出驱动信号，使Q5导通，接通T2的初级绕组，进入到新·轮的储存能量的循环、保证各级绕组持续稳定感应输出电压。

　　当次级线圈的输出电压达到12V时，加在。R47上的电压通过光耦IC8的电流增大。致使光耦强烈发光。反馈到IC6的2脚，使该脚的电位拉低。使IC6的5脚输出信号截止，以调节占空比的比例。从而保证输出电压的幅度是12V。

　　3.过流保护
　　
　　在24V/4A支路中。通过电阻R20取样电流。所形成的检测电压经R17输入IC2的3脚内部集成电路，通过对电压的识别，当敢样电流达到某一额定数值时。IC2停止工作，对电路进行保护。

　　在12V/4A供电支路中，通过电阻R39取样电流。其检测电压经R42送到lc6的3脚内部集成电路，通过对电压的识别，当取样电流达到某一额定数值时，IC6停止工作，对电路进行保护。

　　4.过压保护
　　
　　12V/4A电路中。取样电压通过T2的次级绕组⑤脚输出到J]35.并连接在IC6的1脚，当IC6的检测电路检测到的电压超过额定数值时，IC6的5脚停止输出驱动信号，使Q5断开，当榆测信号撤除时，IC6的5脚再输出驱动信号，使Q5导通，继续工作。

　　5.电源待机
　　
　　只要接通交流市电。该电源电路的12V供电一直持续工作，电源待机电路的控制是对24V的电源进行控制。

　　遥控信号通过J2的4脚连接到电源板的P2的1脚，经R33连接到04的基极（见下图），在开机状态下，该基极为高电平，Q4导通，012截止。

　　遥控关机的低电平信号，使Q4截止，Q12导通，由光耦的感应作用，拉低IC2的2脚的电位，使IC2停止工作。

　　遥控开机的高电平信号，使Q4导通，Q12的基极相当于接地，致使Q12截止，由于光耦再没有感应的作用，IC2的2脚得以释放。使得电位升高，IC2恢复工作，再驱动IC2的5脚输出驱动信号，使该电路输出24v的供电电压。
