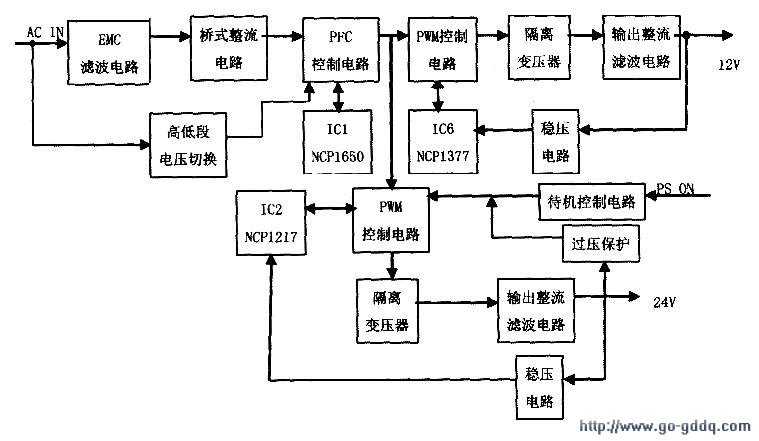

LCD3726电源方案主要由抗干扰电路（EMl）、桥式整流电路、滤波电路、PFC（功率因素校正）电路和开关稳压电路等组成。电路框图如下图。该开关电源的优点是工作范围宽、功耗低。效率达到98％以上，并具有过流、过热、过压等完善的保护功能。
该开关电源有正常工作状态（NORMAL）与遥控待机工作状态（STANDBY）。
当电视机处于待机工作状态时，开关电源工作在窄脉冲方式并转换成欠压状态，这时电源输出电压下降至正常值的一半。
一、抗干扰电路（EMI电路）

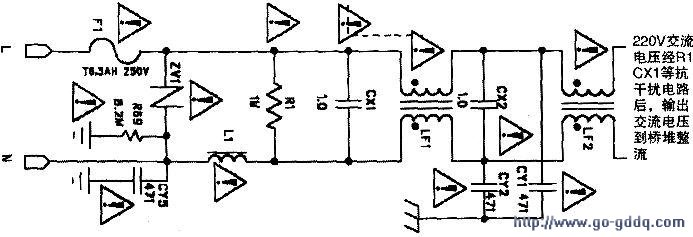

电路见下图，AC220V/50Hz的交流市电。经过保险丝F1、ZVl、R1、CXl、CX2、LFl、LF2等组成的共模滤波器，把供电电路引入的各种电磁干扰抑制掉，消除电网电压中的高频干扰脉冲。当这部分电路有问题时。一般都会出现保险丝炸裂、不开机等故障现象。
二、整流滤波电路
BDl、Cl、C2组成桥式整流电路（见下图），把220V交流电压转换成直流电压。经电容C3滤波后输出约300V的直流电压。
三、高低段电压切换电路
LCD3726电源方案上的PFC电路是固定频率平均电流型升压变换器。PFC电路分两段工作，90Vac～132Vac为低压输入段。PFC输出电压为260Vdc：

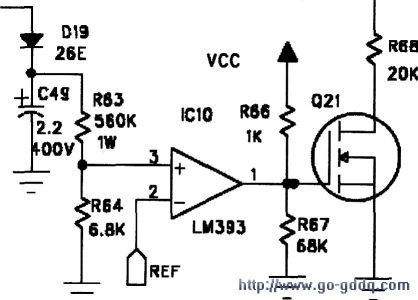

180Vac-264Vac为高压输入段，PFC输出电压为390Vdc。切换段为140Vac～165v_dc。切换由比较器IClO完成（见下图），当输入电压处在高端输入时，Icl0第（③脚电位高过第②脚电位，Q2l导通，使IClFB（PIN6）采样到的电压变低，使PFC的输出电压升高到390Vde。当这部位电路有问题时，会使得PFC电路]：作不正常，会导致PFC输出的电压不对，从而会引起电源输出电压不对的故障现象。
