五、DC-DC变换电路芯片介绍
该电源组件中12V部分（IC6）采用NCPl377.24v部分。IC2采用NCP1217。
1.NCPl377 PWM电流模式电源稳压控制器
NCPl377芯片是一个真正的电流模式调制器和退耦检测器，它使在负载或空载情况下具有最小的控制漏极开，关切换驱动能力。由于它的固有的跳变周期特性。当电源需要回落到低电平时控制器进入脉冲模式。由于开关是在低峰值电流的情况下进行的，所以听不到任何噪音。该芯片具有以下特点：

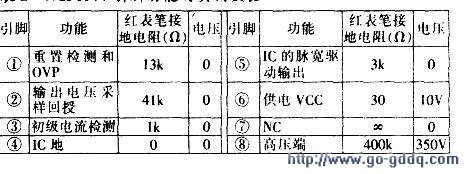

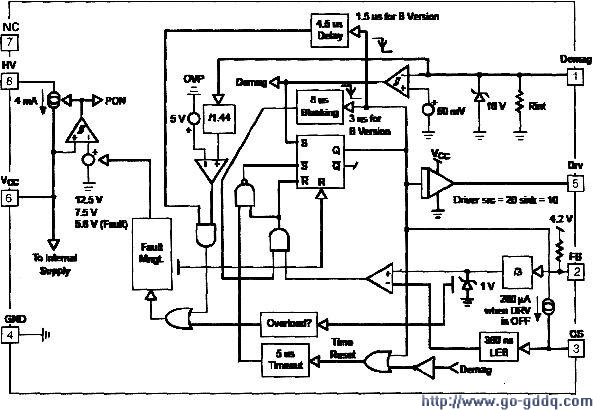

自激边界模式的准共振运行，过压保护锁定、自动恢复短路保护、过热保护出发锁定外围电路、可调整的跳变周期的电流模式、内部1.0ms软启动、内部温度关断、内部引导脉冲消隐、500mA蜂流源特性、12.5V（0n）和7.5V（Min）欠压锁定电平、直接光耦连接等。NCPl377内部框图如下图所示，各引脚功能及实测数据见下表
IC6的8脚通过R101连接到c16正端，经由lC内部的4mA恒流源给C34充电，当充电电压达到12.5V左右时，IC6的5脚输出脉宽波形，此时4mA的恒流源关断。由变压器‘l'2的辅助绕组给C34供电。

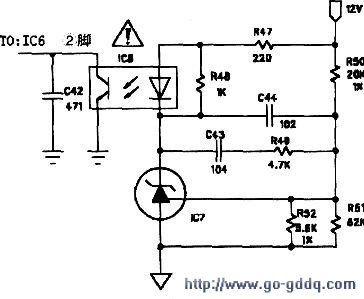

由于有PFC电路。C16的电压是恒定的。IC6的占空比只随着输出负载的变换而变换。当输出负载增加的瞬间，12V掉低，IC8的导通电流变小，IC6的2脚上的电位变高，则IC6的脉宽占空比变大，使MOSFETQ5导通时间变长，变压器传送的能量变多。输出电压12V回升，回升后，IC8的导通电流变大。如下图。
2.NCPl217PWM电流模式电源稳压控制器
24V支路部分基本和12V相同。只是IC功能上有很小差异。

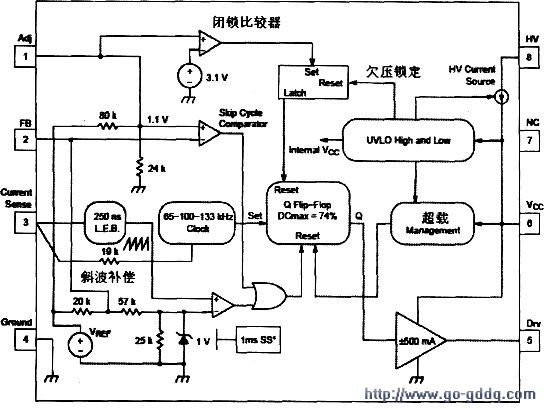

NCP1217（IC2）是电流模式PWM控制器，该芯片具有以下特点：具有可调整跳变周期能力的电流模式、内置斜波补偿、过流保护自动恢复、内部1.0ms软启动、工作频率内部固定在65kHz。其内部框图如下图，各引脚功能见下表。
.
