HDMI接口的ESD防护
来源:本站整理  作者:佚名  2011-02-14 21:00:56



  HDMI接口是高清多媒体接口,从目前的趋势来看,配备HDMI接口、甚至整合电视功能是液晶显示器的一种发展趋势之一。随着目前市面上越来越多附带HDMI接口的19"宽屏液晶、22"宽屏液晶和24"宽屏液晶显示器出现,这种新型接口的曝光率越来越高,随之而来的HDMIESD防护显得越来越重要,Semtech公司几年以前已经推出了RClamp0524PA,RClamp0524J和RClamp0544T.它们都具有低电容,低的工作电压,封装小,方便PCB走线,下面我们介绍RClamp0544T在HDMI接口防护应用.

  1.直通式设计能提高信号完整性

  HDMI是高速信号接口,因此要求在信号线增加的TVS要方便走线

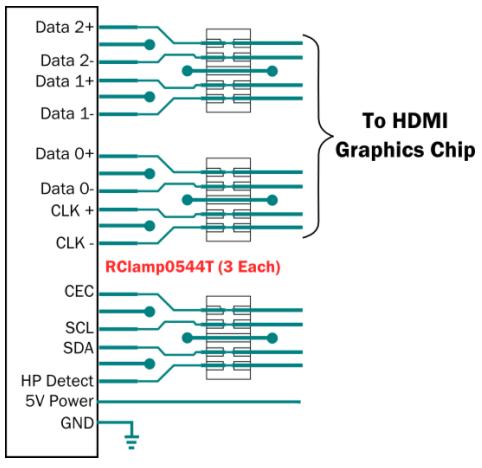

直通式设计

  直通式设计的优点:

 减少对间偏移,因为走线长度和保护元件的位置在每一对线上是相同的
减少走线弯曲的数量能改善信号完整性和速度
走线的长度是最小的
一对差分线的好共模抑制应归于紧密耦合的走线(0.5mm间距)
走线保持完整

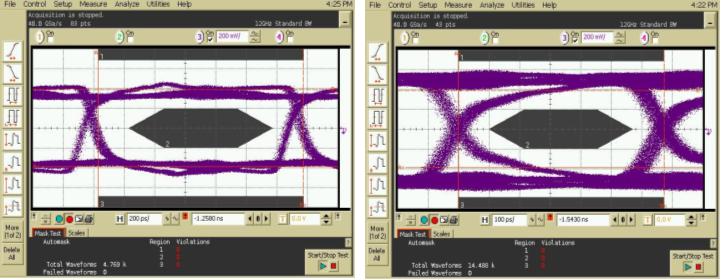

  2.HDMI720P和1080P眼图 测试

HDMI720P和1080P眼图

  当工作在720P和1080P时,没有信号退化

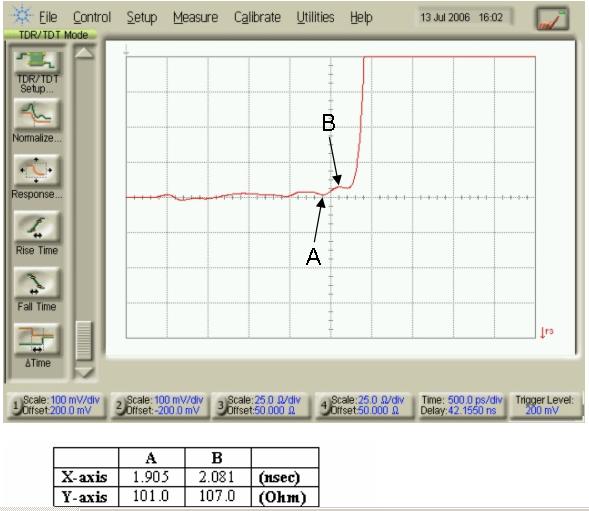

  3.TDR测试

TDR测试

  这个结果符合HDMI规格100OHM+/-15%.
