2.均衡器的使用
　　

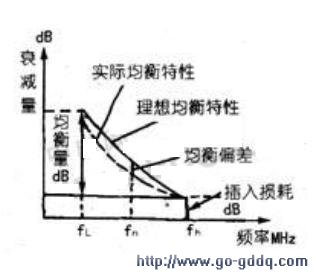

　　在不用倾斜式放大器的情况下，另一方方法设计一种频率均衡器，其均衡特性见下图。均衡器在电缆传输系统中是与一定长度的电缆相连接。由图2可知，均衡器对低频段电平的衰减比对低频段电平的衰减大得多。这正好与电视电缆的衰减特性相反，从而达到均衡目的。被均衡器均衡的系统各频段电平再均衡器之后安装一有平坦特性的放大器，将电视信号电平恢复到原来的水平。由于集成电路组成的均衡器多为平坦放大器，故使用均衡器特别重要。
　　
　　均衡器分为固定均衡器和可变均衡器。固定均衡器使用较多，其特点是使用方便，线路简单成本低廉且精确度高。其缺点是由于均衡量是固定的，无法调整，无法适应传输网络各种各样复杂的情况，特别是在各种环境温度下，系统电平高低端变化太大的情况。可变均衡器是一种在定阻条件下能实现不同均衡量要求的均衡器，但这种均衡器成本较高。它可作为独立器件使用，也可作为宽带放大器的附加电路使用。从使用的情况来看，作为宽带放大器附加电路使用更加方便适用，它节省了外壳，节省了接头。降低了造价，故障几率也随之减少了很多。
　　
　　描述均衡器的主要参数是均衡量与插入损失。由此两种参数可得出该均衡器对不同频率电视信号电平的衰减情况。根据参数计算出的插入损失，对于高低频段是完全一样的。

　　3.使用带阻滤波器抑制“鼓包”现象
　　

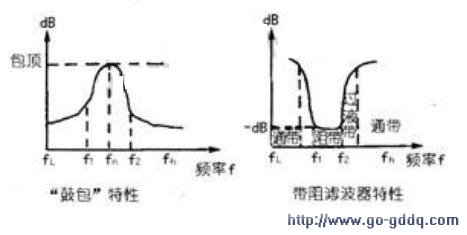

　　抑制“鼓包”现象最直接最简单的方法是换掉幅频特性不良的器件及器材。但这种方式显然会造成浪费，有可能受某种条件限制而不可为。因此，利用带阻滤波器来抑制“鼓包”现象是一种较好较实际的办法。此种滤波器又叫下凹固定均衡器，它实际上是一种陷波器，即一种带阻滤波器，它的特性曲线见下图。从下图可知：其特性曲线限定了在两个频率之外的电信号可很好通过，在两界频率之间的电信号将被衰减。假若带阻滤波器的阻带与“鼓包”频段一样，这样就可以对其“鼓包”信号电平进行前减。

　　三、使用各种均衡方式出现的问题其实，倾斜式放大器与均衡器的使用，在本质上是相同的。但是，FHC网络所处环境，网络的自身条件干差万别，有一些特殊情况，需要使用者变通处理。
　　
　　1.倾斜式放大器的使用环境与电缆不同，主要的是不同的环境温度。因此，高低端各频道的电视信号电平在电视电缆传输过程中的衰减量变化不能与倾斜量完全吻合，这对于系统电平均衡的改善是不完全的。因此，应增加一些可变均衡器与倾斜式放大器混合使用，仔细调整均衡量从而达到整个系统信号电平的均衡。
　　
　　2.均衡器的使用是以牺牲低频段信号电平来将就高频段电平的均衡方式，同时，由于有着插入损耗，也牺牲了一些高频段电平。这就要考虑整个系统的载噪比和交调比问题。使用的平坦放大器应有衰减器和可变均衡器作附件的。这样，可先调整衰减器，让输入信号提升，同时也要适度，防止交调比降低。这样，先行弥补了均衡器的损耗，再调整均衡量，使系统电平达到均衡，同时系统电平也保持了一致。
　　
　　3.有的均衡器均衡量偏差太大，这种偏差对于传输电缆损耗电平补偿效果不好，应坚决换掉。
　　
　　4.对于带阻滤波器特性两边的过滤带，有可能对正常信号电平造成损害，应特别注意这一点。有的带阻滤波器是可调的，但是由于出厂时是定在按用户指定的陷波频段上的，因此不能随意调整，只能在具有大动态范围的网络分析仪上才能调定期指定频率的范围和幅度，一旦调乱将不能恢复。由于带阻滤波器有一定的插入损耗，使用后应针对情况对系统电平进行统调。
