2.2计步测量电路设计
本系统采用非电量电测法来实现检测步数，当人行走时，脚、腿、腰部、手臂会产生相应的加速度。

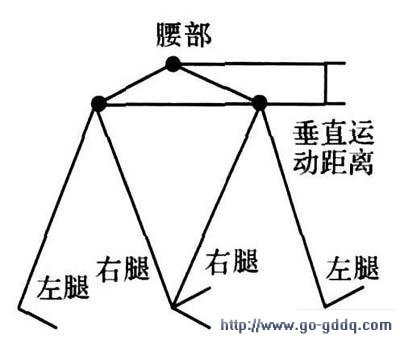

通过脚的加速度对步数的检测最准确，本设计要求携带方便，故选择利用腰部运动来检测步数。人体运动示意如下图所示，行走过程中，通过腰部上下的垂直运动，选取每次迈步时的加速度，利用对加速度的峰值检测得到行走的步数。

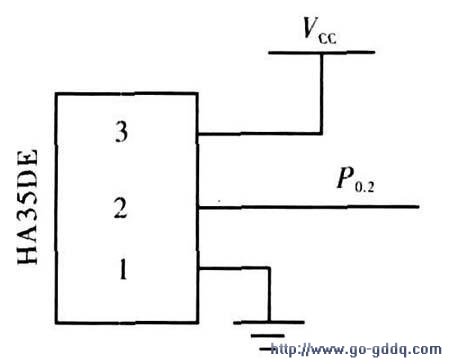

本系统采用3D加速度传感器为核心来感应人体运动，采用HA35DE计步模块测量人体运动步数，计步测量的电路如下图所示。HA35DE采用VCC=3.3V供电，2脚计步信号输出为单步脉冲信号，连接到单片机外部中断口。
3系统软件设计
3.1总体软件结构

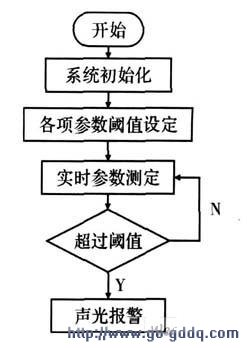

本系统采用C8051F020单片机进行处理分析，设置相应的生理参数阈值并对采集信号进行实时显示，还可对超标信号报警，系统的软件总体流程图如下图所示。
