2．3．2中断设计和IDSEL映射

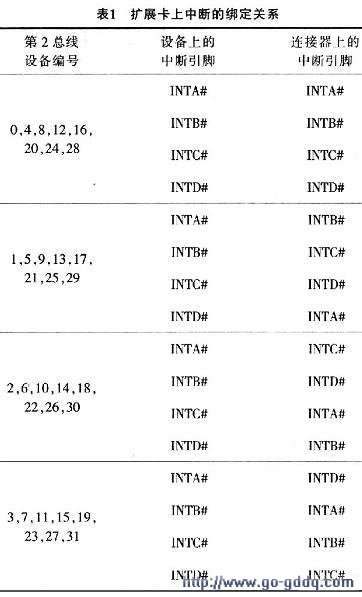

　　PCI2050B支持9个从设备，在初始化配置空间读写时，PCI2050B作为上一级PCI总线的操作对象，提供了IDSEL引脚进行器件选择，该引脚可以连接到高24位PCI总线中的任意一根。同时，为了减少地址线的容性负载，需要在该信号连线上串接一只1kΩ的电阻。本模块仅扩展一级总线，PCI2050B主侧的IDSEL引脚直接连接到CPCI插座J1的IDSEL。对于二级总线侧的PCI器件(本模块为INTEL82551)，其IDSEL引脚经过1kΩ的电阻连接到PCI2050B的S_AD31S_ADl6引脚的任意一根。来自从侧上的设备的INT线不通过桥。如果桥位于一个插入卡上，从侧设备的中断线直接接到连接器的中断引脚(INTA#～INTD#)。本模块中，PCI2050B是一个桥设备，INTEL82551的中断引脚直接连接到J1的中断引脚。所有从设备的中断线的连接与设备编号(即IDSEL线的连接)有绑定关系，对应关系如表1所示。4片INTEL8255l的IDSEL引脚分别连接到S_AD28、S-AD29、S_AD30和S_AD31，对应的设备编号为12、13、14、15，则器件的中断引脚INT#对应连接到J1的INTA#、INTB#、INTC#、INTD#。

    2．3．3PCI2050B工作模式的选择

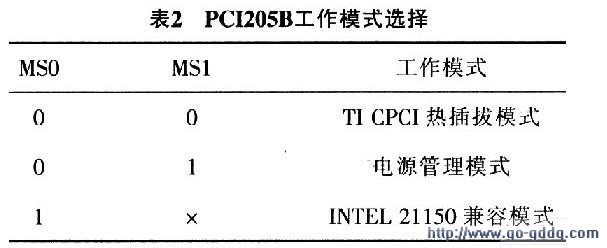

　　PCI2050B有3种工作模式可供选择：TICPCI热插拔模式、电源管理模式和INTEL21150兼容模式。选择引脚分别为MSO，MSl，模式选择定义如表2所示。

  根据CPCI总线应用设计的需要，笔者选择了TICPCI热插拔工作模式。当PCI2050B选择TICPCI热插拔工作模式时，为了确保热插拔逻辑的正常工作，要求必须将HS_SWICH／GPI03引脚和HSENUM引脚上拉，同时，由于没有使用PCI2050B的关于GPI0引脚，且因为这些引脚在缺省条件下定义为输入脚，为了避免误触发，将这些引脚全部上拉。

　　3以太网接口

　　本网卡使用4片INTEL82551、4片EEPROM93C4*片PE68515实现4路以太网网络接口。INTEL82551是Intel公司的一款高集成的以太网控制器，其主要功能是实现以太网帧的收发。它集成了10Base-T／lOOBase-TMAC控制器和10Base-T／100Base-TPHY控制器，支持数据的全双工或半双工传输，支持自动协商，支持10／100Mb／s传输速率，支持流控机制。

　　3．1INTEL82551与PCI桥的接口设计

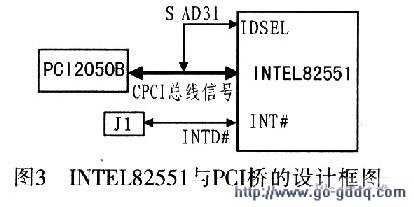

　　每片INTEL82551的CPCI总线信号连接到PCI2050B的从侧，应特别注意的是信号IDSEL和INT#根据表1一一对应，否则模块插到系统槽上，系统不能正确驱动模块。其中1路器件的电路连接，如图3所示。器件的IDSEL连接到S_AD31上，则器件的中断INT#连接到J1的INTD#上。

    3．2Intel82551与传输介质接口

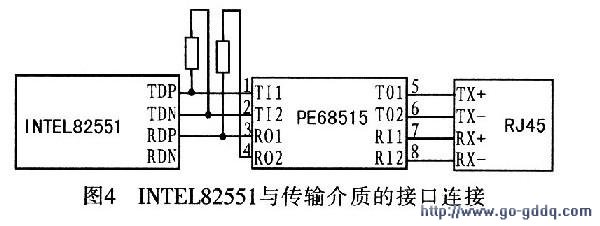

　　使用4片PE68515和4个RJ-45实现传输介质接口。每一路接口电路连接，如图4所示。

  　3．3网卡调试

　　PCB电装完后，检查各器件及其他电路是否有虚焊，网卡插于CPCI机箱插槽，在系统设备管理器中可看到模块属性，如IDSEL连接AD31，则属性为PCISLOTl(PCI总线N，设备15，功能O)(N为总线编号)。用EEUPDATE对网卡配置后，模块可正常收发数据。

　　4结束语

　　本四网口模块符合PCI2．2规范，已成功应用于3UCPCI机箱的Windows平台。根据需要可扩展为八网口的CPCI卡，此系列基于CPCI多网口卡，可广泛用于各类测试设备、有线通信等领域。
