地理信息系统( GIS)、全球定位系统( GPS)的广泛应用使人们享受到了基于位置服务所带来的诸多便利。传统G IS 是以地图为可视化主要手段， 然而人类获取信息的70%来自于视觉， 因此将地理位置信息和视频信息有机结合可以极好的丰富G IS的内容， 产生许多新的应用。比如微软的Windows Local Live、影像城市武汉等网站都相继推出了实景地图， 让人们在网络上能直观、全面和便捷的了解各个城市。GPS信息和视频信息的结合， 还有利于对地理信息系统进行3D 建模， 如日本岩根研究所推出的3DV ideoG IS软件， 通过陆地上以及空中拍摄的具有定位信息的全景视频图像， 可以自动生成相应的高逼真的3D 场景模型。

　　为了针对以上这些应用需求， 本文中提出了一种一体化的视频、音频和定位信息的数据采集传输器。

　　本采集器不仅可以通过网络直播的方式提供一个更自然、更真实、更及时的地理信息系统环境， 采集数据能为实景地图和3D 场景地图的构建提供素材， 还可以实现基于定位信息的视音频数据的分割和检索。

　　1  系统整体方案

　　为了实现采集器的高质量定位视音频压缩采集、实时的定位视音频传输， 以及低功耗以便携等要求， 系统中采用了T I公司的TMS320DM642作为了采集器的主控芯片。DM642 是TI公司推出的一款专门面向多媒体应用的TMS320C6000 家族中性能最高的定点DSP， 具有8路并行的运算器、3个视频专用和2个音频复用接口， 集成10 /100Mbit / s以太网MAC。该芯片具有的这些优点非常适合视音频信息的采集、压缩和传输。

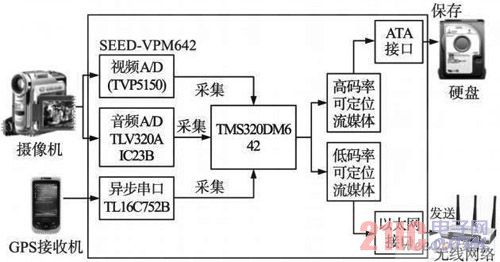

　　图1为采集器的硬件框图。GPS定位数据通过串口由TL16C752B 读入; 音频信号由TLV320A IC23B以8 kH z， 16bit量化采样; 视频信号通过TVP5150采集。进入DM642 的定位数据一路通过低码率的H 264视频编码后与G. 723的音频编码信号同步合成后， 通过无线网络发送到远程服务器， 另一路采用高码率编码后存储到2. 5寸硬盘。

图1  采集器硬件框图

　　2  系统硬件设计

　　2. 1  视频信号的采集

　　视频信号的采集如图2 所示， SCLK 为时钟，GPCL为使能信号， Yout为8位BT. 656信号。系统中将DM642的VP0配置为VP0A + McASP模式， 其中VP0A 配置为8位BT. 656视频输入， 用来接一路视频输入。TVP5150PBS是一款高性能的视频编码器， 它将视频信号模拟摄像头输出的NTSC /PAL模拟信号转换成数字色差信号( YUV4: 2: 2)， 输出格式为ITU-R BT. 656。

图2  视频采集硬件框图。
