3.2 OPC自动化接口标准
(1) 自动化接口
OPC基金会为方便用户在各种环境下软件开发，为数据访问规范提供两类接口：自动化接口和定制接口。基于定制接口的开发，需要用到较深的COM/DCOM知识，比较晦涩难懂，而运用自动化接口则有以下优点：客户程序可以很容易地应用接口，而无需了解接口的详细内部机理；可以运用事件触发机制；可以生成一个通用的动态链接库(DLL)或控件供所有客户端应用程序使用。
(2) 自动化接口的通信机制

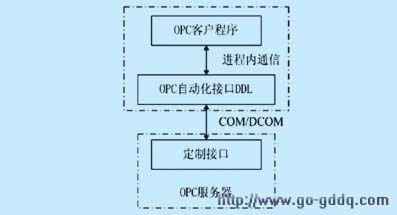

OPC客户程序通过封装的OPC自动化接口动态链接库访问 OPC服务器 ，如图5所示。该动态连接库将OPC服务器的定制接口翻译成OPC客户程序希望的自动化接口，以供客户程序调用。OPC客户程序和动态链接库是进程内的通信，而动态链接库和OPC服务器的通信则基于COM/DCOM，既可以是进程内或本地的连接，又可以是远程连接。封装的动态链接库解决了定制接口的解释和二者的通信，从而大大简化了OPC客户程序的开发。
图5 OPC客户程序与服务器的通迅
(3) 自动化对象模型
OPC客户程序的开发关键在于搞清该动态链接库的封装结构，也即自动化接口标准。该标准可以用图6所示的自动化对象模型表示。它主要由六类对象组成：

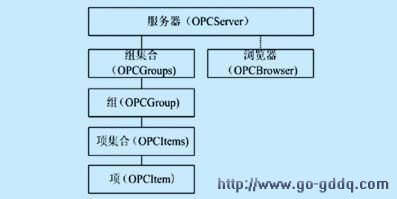

图6 自动化对象模型
3.3 实现PID控制的OPC客户程序
(1) 使用VB开发OPC应用程序
利用VB开发OPC应用程序时，实现OPC自动化接口的OPC包装DLL是必须的，这个OPC包装DLL一般应该是由OPC服务器的供应商提供的，为OPC客户程序的软件开发提供了具有良好接口的工具。本文使用为OPC基金会的OPC包装DLL进行说明。
因为在新建的VB工程里OPC包装DLL还没有注册，必须先用下述方法对OPC包装DLL进行注册：
从VB菜单里选择[工程(P)]-[引用(N)]；
在[可用的引用(A)]的一览表示中，选择对应的OPC包装DLL的文件名，这里选择[OPC Automation 2.0]；
(2) 实现步骤
用VB编写OPC客户端程序包含以下步骤：
添加服务器的引用，创建OPC服务器对象，并将客户程序与服务器相连；
创建组集合并添加组对象；
添加OPC项，利用OPCBrowse方法浏览整个服务器中所有的项，选择需要的项，将其添加到规定的组中，并显示其值和状态；
在主画面中显示添加的组和项。
(3) 程序设计

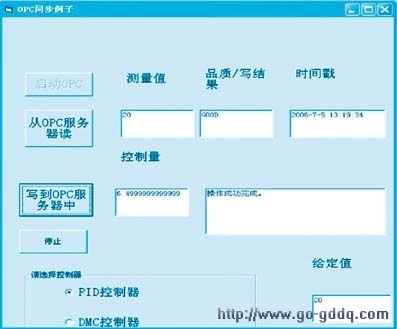

图7是以VB实现的具有PID功能的OPC同步客户程序。
图7 实现PID控制的OPC客户程序
该单回路控制过程为自衡非振荡，具有相互影响的双容过程。其数学模型可用如下传递函数描述：
G(s)=
式中， Kp， Tp，τ为过程的增益、时间常数和时滞。式中的各参数可根据阶跃响应曲线用图解法求得。
下面给出确定传递函数的参数的方法：设图7中的控制量为q，测量值为y(∞)，新的稳态值为设定值，增益K可由输入输出的稳态值直接算出
，而Tp，τ则可以用作图法确定。为了能够随时调用在OPC服务器上采集的测量值y并绘制出相应的阶跃响应曲线，这里把选择的数据存放在指定的数据库中(采用SQL2000数据库)。同时也是为了在进行算法的仿真的时候，既可以从历史数据库中取数据，也可随着数据的采集，可以不断刷新数据，进行算法的优化，如图8所示。

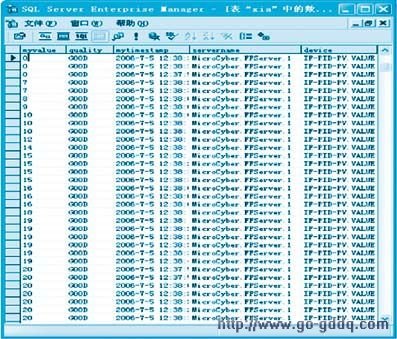

图8 SQL server数据库中存取OPC服务器数据
4、结束语
通过 FF现场总线 的过程控制实验系统的设计过程，论述OPC技术，目的是希望通过VB去开发OPC自动化接口的客户应用程序，实现 PID控制算法 到OPC 客户应用程序的应用编程，方便用户的使用和系统的维护和升级，同时研究SQL Server 2000的数据库系统，用于历史数据的存取以及算法的仿真。如何实现更加复杂的先进控制算法，可以使用OLE自动化技术来实现VB与Matlab混合编程，即用VB编写OPC客户端程序来实现数据通信，而利用Matlab进行先进控制算法的编写，从而对现场数据进行分析，是下一步研究的重点。
