2．2 性能分析

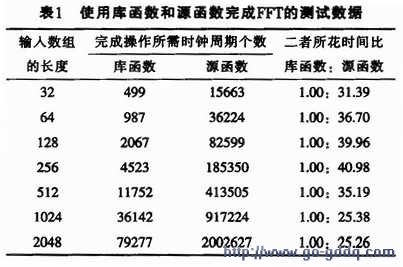

　　分别使用库函数和源函数可完成FFT运算。并可用 CCS 自带的剖析工具“ Profiler ”来分析两个函数由于编程方式的不同所带来的运行时间上的差异。改变输入数组的长度，可得到如表1所列的一组数据。由表1可以看出，库函数的效率远远高于源函数，其效率的提高量随着输入数据长度的变化而变化，最高的效率可提高40倍(40．98-1=39．98)，最低仍在25倍左右，而且该 DSP Lib的其他库函数也有相近的测试结果。虽然用该DSP Lib的库函数后，程序效率可以提高一个数量级，对于时间限制较为严格的系统，特别是实时系统，这仍然是非常有用的。

　　库函数和源函数相比，其效率有了很大提高，但这种提高是有代价的。它主要表现为通用性降低。其原因是为了最大限度的提高效率，在对代码进行手工优化的过程中，引入了一些强假设，同时，使用了大量的操作合并、并行处理等简化手段，这必然导致库函数的通用性降低。例如，库函数“DSPF_sp_cfftr2_dit()”使用时就会受到以下条件的限制：

　　(1)输入数组的长度必须是2的幂级数，且不得小于32；

　　(2)输入数组x和旋转因子数组w必须按双字对齐方式存储，即数组起始地址的末3位必须是零；

　　(3)数据的存储格式必须是小端模式(Little Endian)；

　　(4)执行期间可接收中断，但不予响应，这可能导致一些实时事件得不到及时响应。

　　如果使用“DSPF_sp_cfftr2_dit()”时不考虑到这些限制，就有可能导致程序运行异常。因此，库函数的效率虽然高，但不能盲目的滥用，在程序开发时，必须根据实际情况在通用性和效率之间进行折衷，以合理的使用库函数。

　　3 TMS320C67x Fast RTS Library的应用

　　在DSP进行数据处理时，除了一些典型的操作外，还存在大量常规的操作，如除法操作、对数运算、三角函数等，这些操作也是很费时的，提高这些操作的代码效率，也能显著提高整个软件的效率。TMS320C67x FastRTS Library就是这样的一个DSP Lib，它通常由Lib文件夹、include文件夹和doc文件夹组成。其中lib文件夹内含库文件fastrts67x．lib(Little Endian)、fastrts67xe．lib(Big Endian)和源文件fastrts67x．SRC；include文件夹内含头文件fastrts67x．h和recip．h；而doc文件夹内含帮助文件。

　　3．1 TMS320C67x FastRTS Library的使用

　　TMS320C67x FastRTS Library(以下简称FastRTS Library)主要用于处理一些常规的操作。由于在通常情况下，CCS已经有一个RTSLib-rary来完成这些操作(例如，“rts6700．lib”就是一个适用于TMS320C67x的RTS Library文件)，因此，如果要使用FastRTS Library，就必须在编译链接过程中先于“rts6700．lib”来编译链接“fastrts67x．lib(或fastrts67xe．lib)”，相应的编译链接命令选项为：

　　-l fastrts67x．lib - rts6700．lib或 -l fastrts67xe．lib - rts6700．lib

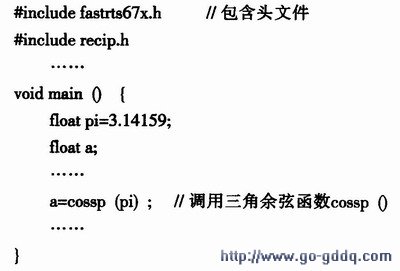

　　FastRTS Library同样需要注意头文件的使用，它有两个头文件： “fastrts67x．h”和“recip．h”。如果使用FastRTS Library中的特殊函数(三角函数，对数函数等)，则必须包含“fastrts67x．h”；而如果使用求倒数操作，则必须包含“recip．h”。FastRTS Library的使用方式如下：

　　3．2 性能分析

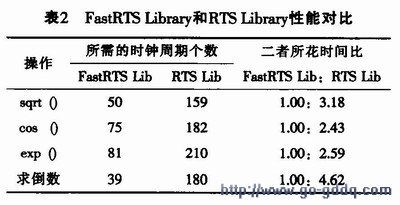

　　分别使用FastRTS Library和RTS Library可完成一些常用操作，使用剖析工具可得到各个操作所需的时钟周期个数，具体如表2所列(所有的操作均处理单精度浮点数)。对比表2中的数据可以发现，和RTS Library相比，FastRTS Library大大提高了程序的效率。

　　4 DSP Lib的编写

　　事实上，程序员并非只能被动的使用DSP Lib。只要遵循相应的规则，程序员也可以自己编写一个DSP Lib。编写一个最简单的DSP Lib的步骤如下：

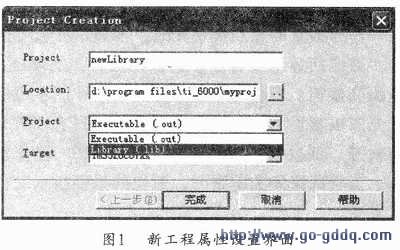

　　(1)新建一个工程newLibrary，将其属性设为“Library(．lib)”，图l所示是新工程设置示意图；

　　(2)编写高效率代码文件myLibl．asm、myLib2．asm、myLib3．asm，……

　　(3)将myLibl．asm、myLib2．asm、myLib3．asm，……等文件添加到工程new Library中；

　　(4)编译链接工程new Library；

　　完成上面4步后，工程中就会出现库文件newLibrary.lib，这样，一个DSP Lib就制作成功了。为了使DSP Lib具有保密性，通常情况下，只需保留工程中的newLibrary．lib文件，而将其他文件，特别是源代码文件*．asm删除或保密存放。这样，用户就只能使用库文件，而无法从中得到源代码的信息。

　　5 结束语

　　本文以TMS320C67x DSP Library和TMS320C67x FastRTS Library为例，详细介绍了如何在程序开发中使用TI DSP Library，并分析了使用TI DSP Library所带来的程序效率的提高。最后，还给出了编写TI DSP Library的一个应用实例。
