3 原理框图

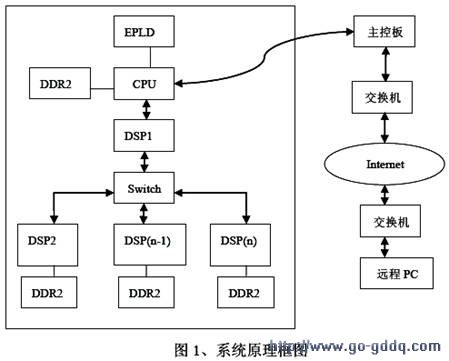

　　利用 DSP EMAC 接口支持IPV4的网络特性，以及SRIO接口使DSP间可以形成的U形菊花链或星形拓扑结构，可以灵活组网。原理框图如图I所示。其中基带处理板与主控板之间由背板连接，主控板通过网线与交换机或路由器连接。主控板与基带板之间组建局域网，由主控板分配IP。远程PC可以通过主控板IP访问到任何一块基带板的CPU。对CPU进行操作，可以对任意一块基带板上的DSP进行代码加载。

　　4 加载流程

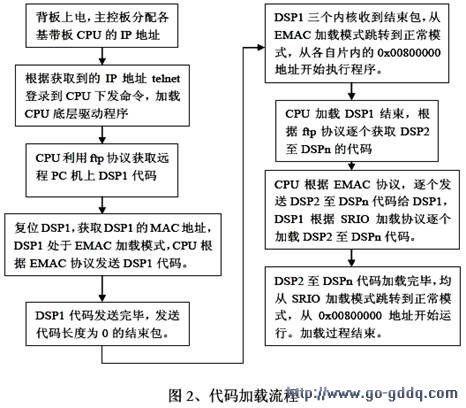

　　流程图如图2所示。CPU加载DSPl的详细过程说明如下：基带板上电后主控板为背板上各槽位上的基带板的CPU分配IP地址．CPU通过EPLD加载自身程序，与主控板通过SGMII接口获取自身IP地址。远程PC机telnet登录到CPU，下发命令加载CPU底层驱动程序；CPU底层驱动加载成功后，远程Pc下发加载DSP程序命令．以加载DSP1为例，详细说明加载DSP1的过程．CPU加载DSP1时首先给该DSP1复位获取DSP1的MAC地址，成功获取到DSP1的MAC地址后，利用ftp协议从远程PC上获取DSP1的代码，将DSP1的代码存到CPU的内存．此时DSP1一直处于boot load的EMAC加载模式．CPU将DSP1的代码根据EMAC加载协议往DSP1发送代码．当发送完毕代码后，向DSP1发送一包长度为0的加载代码，作为结束包．DSP1根据EMAC加载协议，当收到该包后则从加载模式跳转为正常模式，PC指针从OxOOS00000开始运行．因此对于DSP而言，Ox00800000地址开始的一段空间，必须存放中断向量表．

　　否则程序将不会正确运行．此时DSP的3个内核同时从Ox00800000开始运行。

　　加载DSP2至加载DSPn时，首先由CPU根据ftp协议从PC端获取DSPk(k=2?3．n)的代码．根据EMAC发送协议，将DSPk代码发送到DSP1．DSP1收到DSPk的代码后，根据SRIO加载协议加载DSPk的代码．DSPk代码加载完毕后，DSP1向DSPk发送一个SRIO中断。标志加载结束．DSPk响应该SRIO中断。从SRIO加载模式跳转到正常模式，开始从Ox00800000地址开始运行．整个加载过程结束。

　　5 结束语

　　通过方案的比较，选择了易于组网，且可控、方便，利于软升级的方案．很方便的设计了TI TCI6488 3内核DSP的 Bootload 程序．完成了DSP系统自举加载．按照该设计思路编制的boot load程序已在WCDMA基站的基带处理板中得到应用，DSP系统能很好的复位及快速、方便的自举加载，更换版本容易，系统运行稳定可靠。
