基于Cortex-M3的SD卡图片浏览器
来源:本站整理  作者:佚名  2011-03-16 11:11:32



引言
    目前,对于图片解码器的研究主要是针对PC环境,设计工作只是在原有基础上的升级,对系统和硬件的考虑较少,不能在嵌入式系统中直接实现。本文设计了一种嵌入式图片解码器。通过FatFs文件系统识别图片文件的格式,调用相应的格式解码单元实现图像重构,并在TFT
液晶显示器上进行显示。

1 系统硬件设计
    系统的核心CPU采用LM3S8962,具有丰富的外围接口以及多种片内的硬件接口功能(如UART、SPI、I2C、PWM等)。整个系统的硬件电路包括SD卡电路、TFT液晶显示电路、独立按键电路。
1.1 SD卡电路

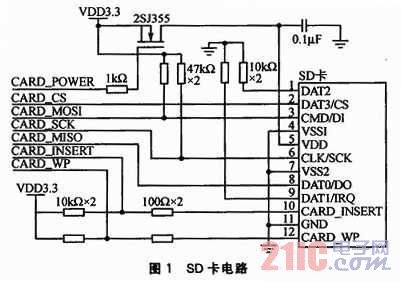

    SD卡有两种工作模式,即SD和SPI模式。由于LM3S8962具有SPI接口,为此该嵌入式系统采用SPI模式。SD卡电路如图1所示。SD卡的信号检测线CARD_INSERT接CPU的PG0端口,CARD_WP检测卡写保护接CPU的PE2。SD卡的供电电路采用P型MOS管2SJ355的可控电路,由CARD_POWER跳接CPU的PG1脚进行控制。片选线CARD_CS接CPU的PA3。时钟信号CARD_SCK接CPU的PA2。SPI主机输出从机输入CARD MOSI、主机输入从机输出CARD_MISO分别接CPU的PA5、PA4。



1.2 TFT液晶显示电路及独立按键电路
    TFT液晶显示电路中,显示器的数据线D0~D7接CPU的PB0~PB7,地址线A0~A7接CPU的PC0~PC7。TFT背面板LED+、TFT驱动电源都采用3.3 V供电。独立按键为CPU的PD0~PD3口,当按键被按下时,CPU检测到的引脚为低电平。
