UPNP是一套完整的协议，使家庭网络中的设备可以无缝相互连接。UPnP协议包括6个重要功能：寻址、发现、描述、控制、事件触发和展示。

　　DLNA即在家庭内外建立一个集中管理个人电脑（PC）、家电（CE）和移动电子设备的互操作性网络，创造一个能够共享和发展全新数字媒体和内容服务的无缝环境。DLNA标准定义了四种主要的产品类型，即Digital Media Server（DMS），Digital Media Player（DMP），Digital MediaController（DMC）和Digital Media Printer（DMPr）。

　　LiquidHD这项新型个人娱乐技术可将电视、消费电子设备、个人电脑、便携媒体设备以及家庭影院快速、简便地连接成一个无缝网络，让身处网络中的消费者能在家里任何一台采用LiquidHD技术的显示器上尽享任何一个来源设备上的数字内容。目前，消费者只能在电视上观看多媒体内容，数码摄像机、机顶盒、DVD/蓝光光盘（Blu-ray Disc?）播放器或游戏机与电视直接相连。有了LiquidHD技术，消费者能够在家里随心所欲地观看，他们可以先暂停客厅电视上正在播放的电影、电视节目或视频游戏，然后按一下遥控器按钮，就可以在另一台电视或笔记本电脑上接着观看。LiquidHD可以使用各种物理介质，其中包括 HDMI，Ethernet，同轴电缆和输电线。

　　3  IXIA HDMI测试解决方案

　　HDMI协议标准是由技术创始厂家（Sony，Phillips，SILICon Image，Panasonic，Hitachi，Thomson and Toshiba）研发出来的，这些创始厂家建立了授权测试中心ATC（Authorized Testing Centers），生产厂家必须通过认证测试才能使用HDMI标志。全世界有7个授权测试中心ATC，它们分别分布在Sony（日本），Panasonic（日本），Phillips（印度和法国），Silicon Image（中国（2个ATC）和美国）。

　　生产厂家必须按照测试标准CTS（Compliance Test Specification）进行测试，然后提交到ATC做协议一致性测试。IXIA与Sony公司合作，制定了CTS标准，在CTS中IxN2X是测试 以太网通道 （ HEC ）的惟一测试设备。IxN2X执行测试例来验证CTS，测试场景如下：

（1）PACket FiLTEring/Forwarding。
（2）Forwarding of BPDU。
（3）RSTP Functionality。
（4）Queue Control。
（5）Unchanged Priority Tag Value。

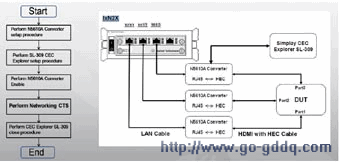

　　IxN2X测试环境配置如图6所示。

图6  IxN2X测试环境配置

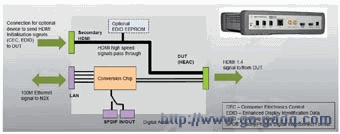

　　IxN2X提供转换器（见图7）一端是HDMI接口，一端是以太网接口。HDMI的初始过程可以通过外置的CEC/CDC控制器或借助可选的EEPROM实现，SPDIF同时使能音频回传通道（与HDMI信号的方向相反）。

图7  IxN2X HDMI转换器

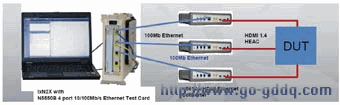

　　以包过滤和转发测试为例，介绍HDMI CTS测试过程，测试配置和测试流程可参考图8所示。测试步骤如下：

图8  包过滤和转发测试

●连接和配置测试端口。
●以很高的流量速率，从所有端口同时发送1s流量，向过滤数据库注册源MAC地址；
●以100，000frames/s的速率从所有端口发送10×106个64字节长度的包。Port1向Port2发包；Port2向Port3发包；Port3向Port1发包。
●在所有测试端口统计接收的包数。
●在测试端口1，按以下规则验证。其中，criteria #1 = 100 assuming 10×10-6packet error rate；criteria #2 =2。
——在port3上接收的包数-从port3上发送的报数≤criteria #1。
——在Port2上接收的包数≤criteria #2。
——在Port1上接收的包数≤criteria #2。
●如果DUT的端口数＞3个，可以轮流使用3个测试端口测试。
●如果所有测试都通过，则此测试成功。

　　4  结束语

　　对于家庭网络，HEC是新兴的发展方向，具有很大的发展潜力。在HDMI1.4 CTS（Compliance Test Specification）中，IXIA IxN2X作为惟一被推荐的测试仪表，可用于HDMI以太网网络的测试。
