Rout(R_out1/R_out2)

　　 接到GND上的Rout这个电阻，是用来产生一个可供ADC检测到的电压信号。它的选择主要取决于两个参数：I_out(即 I_load*Rsense/100)以及ADC的电压采样范围。最大的I_load产生的最大Vout不能超过ADC的最大采样电压。为了保证精度最大化，同时又希望最大的Vout能尽量接近ADC的最大采样量程。

　　 另外，为了保证 FAN4010 的最大线性化，Rout的选择应满足关系式：MCCC_formula02
其中Vin为输入电压，Iout_fs的值则是表1中的对应值，在不同的最大Vsense时，其值不一样。例如，若最大的Vsense为500mV时，则Iout_fs=5mA。

　　Table.1 Iout_FS的选值表

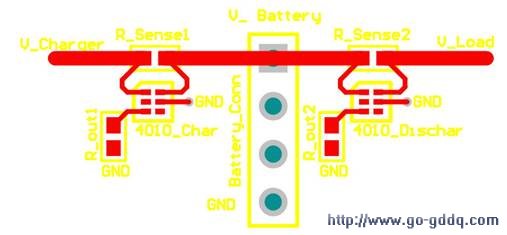

　　 Layout设计图例如图5，走线的基本原则是：FAN4010尽量靠近充电/放电路径。

图5  layout实例

　　三、典型的软件设计

　　电量计算的算法如图6，相关说明如下：

　　假设前提：现有两块电池，A （总容量1000mAh左右，不确定），B（总容量1500mAh左右，不确定），此2电池均可能使用在手机P上。

　　 插入电池（开机）→→是否电池校准（默认否）→→否→→调用电池容量曲线a（默认）（若使用电池B，则修改为使用电池容量曲线b）→→通过电池端电池Vcc以及监测耗电量联合评估 剩余电量 百分比。
  →→是→→若要校准，请保证该电池已经充满电→→选择校准曲线，a 还是 b? →→记录最高端电池Vcc-h，默认此时电池电量百分比100%→→按每一可计算时间段，分别监测耗电量 MCCC_formula03，以及电池端电压→→一直使用到电池没电，自动关机，记录此状态电压Vcc- l以及默认此时电池百分比0%，计算总的电量损耗Q，此Q即为以后容量曲线的total Q。

图6  软件流程图
