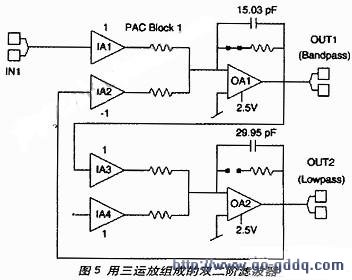

现在我们已不再需要利用电阻、电容、运放搭电路，然后才调试电路。现在完全可以利用系统内可编程器件方便地实现此电路。 ispPAC 10就能够实现方框图中的每一个功能块，PAC块可以对两个信号进行求和或求差，k为可编程增益，电路中把k11、k12、k22设置成+1，把k21设置成-1。因此一个三运放的双二阶型函数电路可以用两个PAC块就能实现。在开发软件PAC-Designer中使用原理图输入方式，把两个PAC块连接起来，电路如图5所示。
电路中的CF是反馈电容值，Re是输入运放的等待电阻，其值为250KΩ。两个PAC块的输出分别为V01和V02。可以分别得到两个表达式，即带通函数表达式和低通函数表达式。
系统内可编程模拟电路的开发软件PAC-Designer中含有一个宏单元，专门用于 滤波器 的设计，根据我们的设计要求算出对反馈电容，电阻和电路增益等参数，然后在电路图编程环境下进行电路布线、修改其相应的参数值，系统的设计工作就基本完成。为了检验设计能否达到理想要求，开发软件中还有一个模拟器仿真工具，用于滤波器的幅频和相频特性的仿真。如仿真的结果达到要求，则就可以通过下载电缆直接下载到ispPAC10器件中，整个设计工作完成。否则修改其参数，到仿真结果满意为止。
结论
用ispPAC-Designer设计模拟滤波器极其方便，用一台PC机就可以代替通常的示波器，扫频仪和面包板，便工作效率得到很大提高，并且可以根据用户的需要对系统作出调整而无须对PCB板作出任何改动，只须通过软件在PC机中进行重新设计和性能仿真，然后下载到芯片中即可。整个工作在数小时内就能完成。
