基片集成波导多层转换器的设计与仿真
来源:本站整理  作者:佚名  2011-03-22 16:08:05

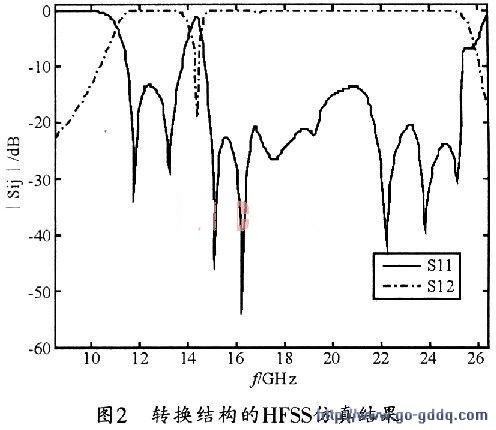

   该结构的工作频率为15GHz,在11.51~13.74GHz、14.76~25.38 GHz频段内,其回波损耗均在-10 dB以下,插入损耗总体小于-0.8 dB,因此,该结构在两个频段内,均表现为带通特性。

  而在14.31~14.47GHz频段内,回波损耗大于-2 dB,插入损耗小于-10 dB,表现为带阻特性。最终整体呈现为双带通且宽频带的带通滤波特性,其仿真结果如图2所示。

仿真结果

  3 结束语

  本文设计仿真的多层转换器,表现出了良好的传播特性,而且工艺要求低、加工简单,易于实现。该转换结构在Ku波段和K波段能够分别实现100%和 86.82%良性传播,且比传统结构更紧凑,也更便于实际应用,完全适应微波器件日趋小型化的要求。该结构可用于设计常用微波器件、天线馈电结构等,故在现实生产生活中具有广泛的应用前景。
