基于0.5μm CMOS工艺的一款新型BiCMOS集成运算放大器设计
来源:本站整理  作者:佚名  2011-04-02 16:51:19

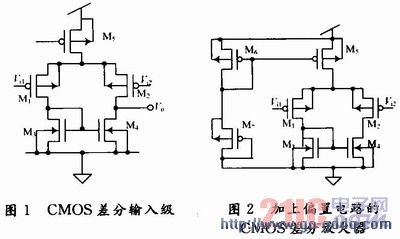

    式(4)表明,CMOS差分放大器具有较高的增益。该增益随电流的减少而增大;随MOS管宽长比的增加而增高;随两只管子沟长高调制系数λ的减少而增加,所以设计时,应尽可能增加沟道长度,减小λ值,以此来提高CMOS的增益。偏置电路用来提供各级直流偏置电流,它由各种电流源电路组成。图2为加上偏置电路的CMOS差分放大器。

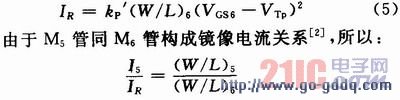

    图2中,M5管为恒流源,用于为差分放大器提供工作电流;M6和M7管为恒流源偏置电路,用于为M5提供工作电流。其中,基准电流为;
    图3为输出级的最终结果,其中M6,M7,M10为偏置,Q4,Q5用来减小交越失真,Q1为输出级的缓冲级。


上一页  [1] [2] [3]  下一页
