P1： 调谐电压输入端， 通过环路滤波之后，可将调谐电压输入到谐振回路， 从而提供可调节的电压;P2： 射频输出端;P3：电源电压输入端， 用于输入VCO所需要的电源电压;REST： 接地端， 除了以上三个在图中标明的引脚外， 剩余的引脚都是地端。
2.3 外围电路

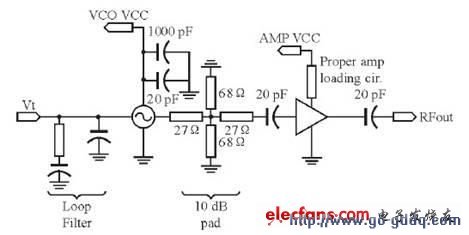

V600ME14-LF芯片的输出驻波比小于1.67:1(RL=12.0db)。为了防止由于负载芯片(比如混频器等) 而引起阻抗不匹配，设计时应在P2端添加某种形式的隔离，图4所示的电路中使用了一个10db的PAD和一个缓冲放大器来满足上面的要求。而如果隔离不满足要求， 则会带来三个方面的问题：
图4 外部电路连接图
其一是功率输出的波动; 二是会降低相位噪声性能; 三是负载会依赖频率而变化。
图4电路中的旁路电容和耦合电容是和频率相关联的， 图中的10db的PAD和射频输出端的距离要尽量的近，布局布线也必须严格的符合射频设计的规范要求。比如50Ω的微带线是必须要有的， 细心的选择元器件也是必不可少的。
3 应用注意事项
该VCO是贴片封装， VCO的地必须直接连接到PCB板上所覆铜的地层，所覆的铜必须覆盖整个VCO的下面。
使用时位于板子周长上的16个半洞的内径主要用来为VCO和母版提供一个连接的表面， 器件外围的屏蔽罩是镀锡的CRS或者合金，在电源输入端加入旁路电容或者一个射集跟随器可抑制电源噪声， 而在器件下面放置一些过孔可减小不想要的地面电抗， 事实上，根据输出频率的不同在设计时增加一些额外的过孔是很有必要的。
4 结束语
V600ME14-LF是一款性能不错的VCO， 可广泛应用在测试仪器设备、CATV前端设备、卫星通信系统等。但在应用的过程中，需要按照器件相关资料上的要求来布局布线， 这样可以达到比较好的效果。
