3硬件设计

　　如图4所示,在电力电源整流模块的DC/DC变换控制部分,输出电压采样信号、输出电流采样信号和电压调整控制信号通过PID调节器,发出控制信号到全桥移相PWM控制芯片UC3875的误差放大器的负端,此时UC3875发出相应的脉冲信号,经功率放大后控制IGBT的导通与截止,以决定高频变压器的通断状态，从而最终达到稳压目的。这里MAX531作为单片机与PID调节器之间的D/A数模转换接口电路，以实现单片机对电源输出电压的精确调整功能。表2为MAX531输入代码、输出电平和电源模块输出电压的对应关系表。

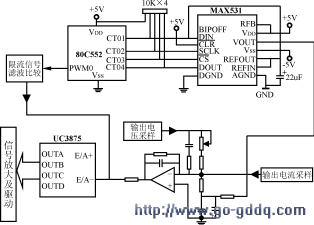

　　图4MAX531在电源中的典型接口电路

　　表2输入代码、输出电平与电源模块输出电压的对应关系 DIN(Hex) AOUT(V) OUTPUT(Vd.c.)

　　FFF -2.048 300

　　E00 -1.536 280

　　C00 -1.024 260

　　A00 -0.512 240

　　800 0 220

　　700 -0.256 210

　　600 -0.512 200

　　500 -0.768 190

　　400 -1.024 180

　　当单片机给D/A写入800H代码时，MAX531的输出(AOUT)为0V电压，整流模块输出(OUTPUT)220V直流电压;当写入的代码为FFFH时，AOUT为2.048V，OUTPUT为300V;当写入的代码为400H时，AOUT为-1.024V，OUTPUT为180V。在图4中，MAX531的电源为±5V，采用增益为+1的双极性输出(见表1)。这时数字从0至1的跳变电压为0.001V，满度跳变电压为±2.048V。

　　4软件设计

　　整流模块的系统软件包括：变量采样，电压控制，功能控制(均流、限流、开关机、过压过流保护、风扇等)，故障查询，与上位机通讯，键盘处理，液晶显示等程序，其中D/A转换部分的电压控制程序是关键，它的可靠性和控制精度是整流模块其它控制功能的必要前提，其汇编程序清单如下：

　　INCLUDE(MOD51);相关寄存器定义

　　BUFFEQU6AH;暂存缓冲区首址

　　VJLHEQU70H;模块均流调整值(高8位)

　　VJLLEQU71H;模块均流调整值(低8位)

　　OUTVEQU6EH;输出电压(来自上位单片机)

　　OUTVFEQU6FH;输出电压微调(来自上位单片机)

　　DASCLKBITCT02;D/A串行输入时钟

　　DADINBITCT01;D/A串行输入数据
