基于角闪烁抑制的高分辨雷达角跟踪技术
来源:本站整理  作者:佚名  2011-04-02 16:53:49





3 仿真与实测结果分析

为了验证算法的有效性,设目标上有4个强散射中心,信号参数:带宽B=200 MHz,初始频率fo=60 MHz,脉冲个数N=20。目标参数:ri是第i个散射中心与雷达的相对径向距离,r=[196,198,200,202],单位:cm,θi是第i个散射中心相对雷达视线的方位角,θ=[0.0410,-0.010 2,0.019 0,-0.050],单位:弧度,所有散射点散射强度均相等均为1。根据以上一维成像算法可以得到目标和通道、差通道距离像分别如图1和图2所示。采用高分辨距离像测角算法测量的角度θ=[0.042 0,-0.014 2,0.020,-0.056],从以上可以看出测的目标角度与实际目标散射中心的角度是相当吻合,均匀加权后得到目标径向几何中心的方位角θ=-2.05×10-3。

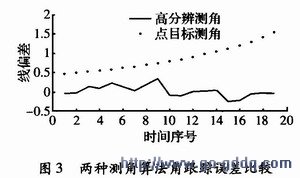

     下面以某导引头雷达对某飞机跟踪过程为例仿真,信号和目标参数如上,跟踪距离为390~210 m,目标在水平面内做匀速运动,目标上有4个强散射点。图3是分别采用点目标测角算法与高分辨测角算法得到的跟踪角度与目标真实角度值偏差比较,可以看出后者的误差远小于前者,已经处于目标尺寸范围之内。



4 结束语

从目标角闪烁产生的根本原因入手,分别在和差通道对回波信号进行一维成像处理后,通过高分辨测角算法求出其对应距离单元的方位角与俯仰角,然后将多个距离单元角度进行加权平均处理,得到目标径向几何中心对应的空间角度。仿真结果表明,能够很好地抑制角闪烁引起的角度测量偏差,是提高角跟踪精度的有效途径之一。

上一页  [1] [2] [3]
