图 5RCD/RC双重吸收电路
(a) Without snubber (b) RCD snubber

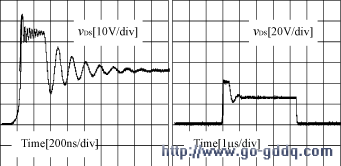

图6 加RCD吸收电路前后vds的实验波形
(a) RCD snubber (b)RCD/RC snubber

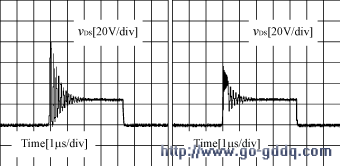

图7 加RCD吸收电路及RCD/RC双重吸收电路后vds的实验波形
5 谐振RCD复位
正激变换器有很多种复位方式：谐振复位；第三绕组复位；RCD复位；有源钳位等。这里介绍一种低成本折衷的方案：谐振RCD复位。
如图8(a)所示，谐振复位正激变换器是在主开关S上并联了一只电容C，通过电容C和变压器激磁电感Lm谐振产生一个正弦波对变压器复位。图8(b)是谐振复位正激变换器的主要工作波形，其中VT是变压器上的电压，iLm是变压器的激磁电流。这些波形考虑到变压器漏感的存在，并且是在重载下的波形。若不考虑漏感或是负载电流为零的情况下，谐振复位电压应该是一个正弦波。开关管关断瞬间，变压器上有一个电压尖峰，那是由于漏感Ls中贮存的能量向谐振电容C转移而引起的，即为变压器漏感和电容C的谐振。该谐振周期要远小于激磁电感和电容C的谐振周期。
(a) 谐振复位正激变换器

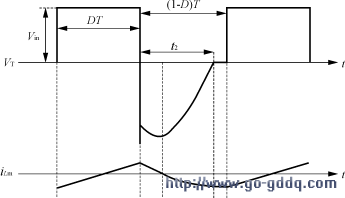

(b) 谐振复位正激变换器工作波形
图8 谐振复位正激变换电路及工作波形
