在未设防状态下，MCU通过GPA端口检测是否存在汽车蓄电池供电信号，如果不存在供电信号，系统在一定时间后通过连接NSLP的GPB管脚令TJA1020进入休眠状态，TJA1020则会通过INH管脚关闭MCU的电源供给，系统返回睡眠状态。汽车蓄电池供电存在时，若收到LIN睡眠信息帧，系统也进入睡眠状态。

系统在非睡眠状态时可以通过接收BCM的LIN命令信息帧在未设防状态、设防状态和报警状态之间进行转换。系统处于设防状态和报警状态时，不会进入睡眠状态。

4 软件流程
系统的软件主要包括实现单片机与LIN总线通信的程序以及单片机对防盗报警喇叭控制的主程序。为确保通信的实时性，系统采用了高优先级中断来接收LIN总线上的信号。为了保证系统的实时性，在中断处理时除了进行一些简单的判断和数据接收外，其他部分都在主程序中处理。

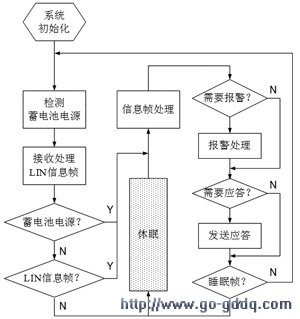

图 4主程序流程图

一旦总线上出现有效的显性电平，控制器立即转入高优先级中断处理函数，首先判断是否为主机节点发送的间隔场，如果是间隔场则接收同步场和标志符场，若不是同步场则退出等待下一次中断。在接收到正确的标志符后，若标志符要求系统发送信息，系统则发送数据场及校验和场,发送完成后又开始等待接收下一帧数据。若标志符不是要求本机进行数据发送，则接收随后的数据场及校验和场，在主程序中再根据标志符判断所接收的数据是否对本机有效，有效的就进行相应的处理，无效就丢弃，处理完成后又开始等待接收下一帧数据。
