基站接收到66 bit的加密资料后，首先检查固定码中的序号是否与存储在EEROM中的序号是否一致，然后运行解密算法，得到识别码、同步计数值、功能键、溢位。PIC18F4680先将解码后的识别码与固定码中序号的低10位进行比较，看是否相等；然后比较解码后的功能键数值与固定码中的功能键数值；最后判断解码后的同步计数值与EEPROM中的旧的同步计数值是否合理增加。如果有一个步骤发生错误，微控制器则判定接收到的是一组不合法的资料，不会进行下一步动作。
2.2 通信协议

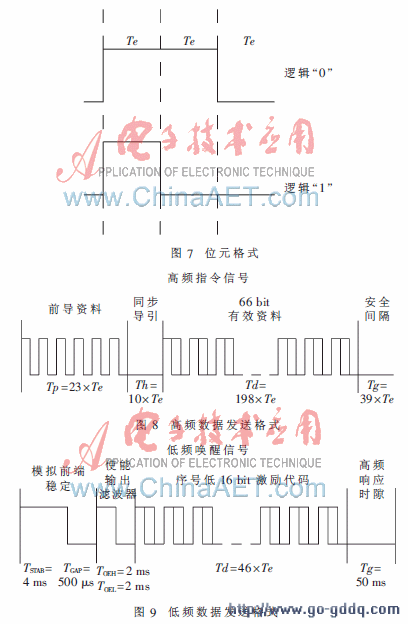

    基站与应答器之间的通信采用PWM编码方式进行半双工通信。1个数据由3个位元组成，位元周期Te一般取100 μs～400μs，其格式如图7所示。微控制器在接收PWM时通过前导资料的指引，做好了接收数据的准备。当同步导引过后，微控制器检测到第一个上升沿时，等待1/2Te时间后立即取样并检测是否为高电平1，如果为0则接收资料失败，然后延时一个Te时间后立即取样作为资料位元，再延时一个Te时间取样并判断，如果为高电平1则接收资料失败，最后等待下一个上升沿的到来，如等待时间超过一个Te则接收资料失败。依此循环，直到资料全部接受完毕。高频与低频数据发送格式如图8、图9所示。

2.3 流程图

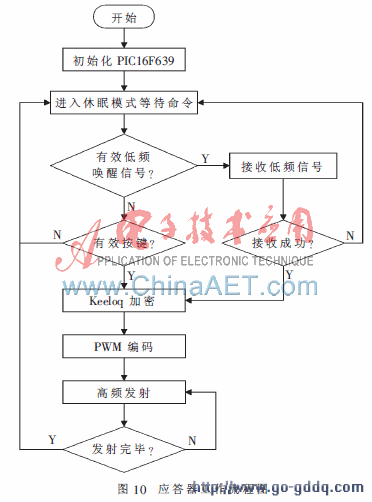

    应答器工作流程图如图10所示。

    本文介绍了PKE智能钥匙系统的总体设计方案，给出了详尽的硬件电路及软件设计。实践证明该系统体积小、功耗低、通信良好、安全性强、应用市场广阔，有着很大的实用价值。
