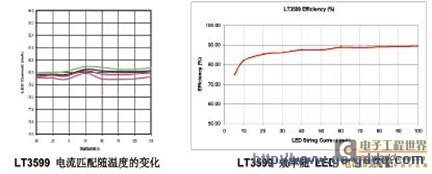

图 3 图2中LT3599的LED电流匹配和效率

　　LT3599 采用固定频率、恒定电流升压型转换器拓扑。其内部的 44V、2A 开关能够驱动 4 个 LED 串 (每串由 10 个 100mA 的 LED 串联组成)。其开关频率在 200kHz 至 2.5MHz 范围内是可编程和可同步的，从而使其能够保持开关频率在 AM 收音机频带之外，同时最大限度地减小外部组件尺寸。如果所使用的 LED 串较少，那么其设计还使该器件能够运行 4 个 LED 串之一，而且每串都能够提供额外的 LED 电流。每个 LED 串都能使用相同数量的 LED，或者可以每串用不同数量的 LED，以非对称形式运行。

　　LT3599 提供调光比高达 3,000:1 的直接 PWM 模式，以及可通过控制引脚实现调光比高达 20:1 的模拟调光。在需要调光比达 30,000:1 的应用中，这两种调光功能可以结合起来，以达到所需的调光比。某些正在出现的汽车、船舶和航空电子应用常常需要这种非常高的调光比，以补偿 LCD 显示屏所处变化范围非常大的环境光线。

　　此外，LT3599 具有集成的保护功能，包括开路和短路保护以及报警引脚。例如，如果一个或多个 LED 串开路，LT3599 就调节其余的 LED 串。如果所有 LED 串都开路，它仍然调节输出电压，而且在两种情况下，都会向 OPENLED 引脚发出信号。类似地，如果 VOUT 和任何 LED 引脚之间发生短路，那么 LT3599 就立即断开该通道，并设置一个 SHORTLED 标记。禁止该通道可保护 LT3599 免受大功率热量耗散的影响，并确保可靠工作。其它优化可靠性的功能包括：停机时输出断接、可编程欠压闭锁和可编程 LED 温度降额。LT3599 这种高压能力和高集成度为汽车背光照明应用提供了一种理想的 LED 驱动器解决方案。
