  油门作为汽车上不可缺少的重要部件,直接影响着汽车的安全性能。自21世纪以来,大部分汽车都使用电子油门替换了常规的拉线油门。与老式的拉线油门相比,电子油门通过油门踏板深浅来控制电子信号发出指令,使得引擎提供与之匹配的动力,它最大的特点就是能通过ECU控制节气阀开度。当油门踏板位置发生改变时,电子油门输出的信号可以作为衡量电子油门自动控制精确度的依据,电子油门检测系统就是依据这些实时信号,采用各种方案来评测电子油门的质量和可靠性,实现其性能检测。

  1 系统检测项目及类型

  电子油门的主要功能是把驾驶员踩下油门踏板的角度转换成与其成正比的电压信号,同时把油门踏板的各种特殊位置制成接触开关,把怠速、高负荷、加减速等发动机工况变成电脉冲信号输送给电控发动机的控制器ECU,以达到供油、喷油与变速等的优化自动控制。本检测系统按电子油门类型,主要采用5种检测方案:具体包括双信号检测、双信号加开关量检测、单信号检测、单信号加开关量检测、带KD装置的电子油门检测。

  1.1 系统检测项目

  大多数的电子油门都需要检测其同步度、线性度、踏板力等信息,这些检测项目的具体定义如下:

  (1)同步度:油门在某一行程角度输出两条信号值的相等程度。

  (2)线性度:油门在某一行程角度信号的理论电压值与实际电压值的差。

  (3)空行程角度:是指当踏板开始发生角度变化时,信号持续不变的踏板行程角度。

  (4)踏板力:包括压力和弹力,是踏板从怠速到满行程,再从满行程到怠速整个过程的受力曲线。

  (5)油门信号曲线:包括怠速信号和满行程信号,油门踏板从怠速到满行程的电压输出信号曲线。

  (6)滞后性:在给定角度上,测量两个不同旋转方向上的输出压力,滞后性效应就是这两个输出压力间的差异。可接受的最大差距为Ua的士1%。

  (7)重复性:在同样条件下,10个完整的来回行程后,对于给定温度为(23±5)℃的传感器以及在同一方向上的任何一个点,所记录的电压差都不能超过 O.5%。

  (8)倾斜误差:计算公式如下:



计算公式




  式中:VGR是关于坡度的变量;△X表示弯曲点之间的距离,单位为mm;△Us1是满荷载Vs1和慢速Vs1之间的区别;Us1n和Us1n-1表示在位置n处和n-1处的电压;Xn和Xn-1表示在位置n处和n-1处的行程。

  1.2 系统检测类型

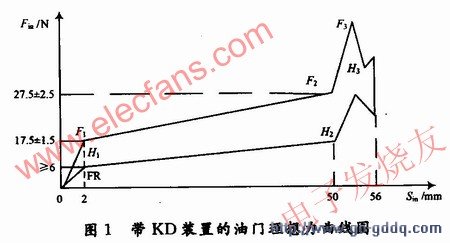

  带KD装置的电子油门是检测项目中设计最复杂的一款油门。在以角度为横坐标的油门检测图形中有KD装置的油门需要转化成行程显示,行程可以根据公式 L="2"*R*sin(Θ/2)算得。式中:L为行程;R为旋转半径;Θ为旋转角度。其中R为设定值,Θ为角度传感器检测值。另外,对怠速位置、力、行程及电压值范围的具体判定条件可参考图1和图2。图1是带KD装置的油门理想力曲线图。由图可见,KD款油门的起始点(横坐标2 mm处)即F1点,感知点(横坐标50 mm处)即F2点,最大力点即F3点。

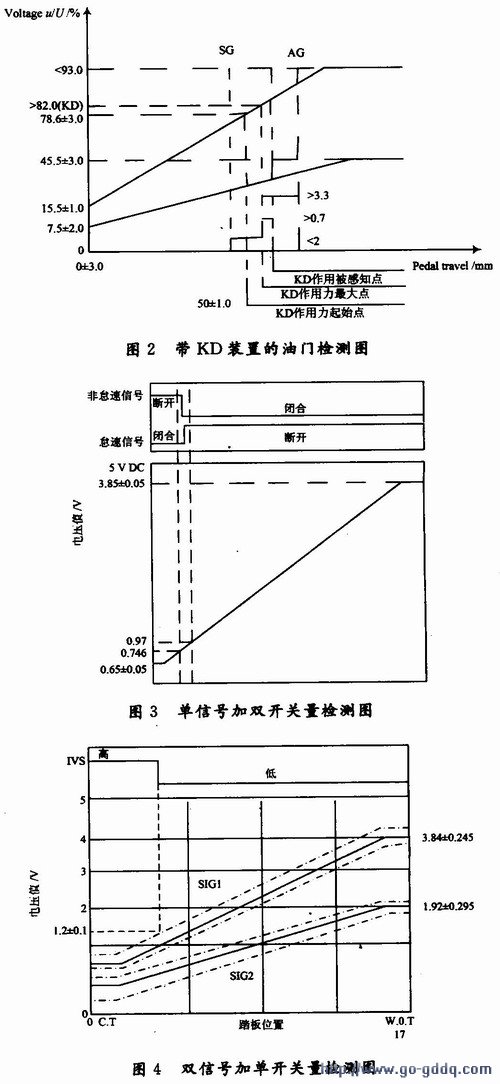

  例如设定的50~56 mm行程内存在KD力最大值点,判断该点力的值是否符合设定要求,判断该点距离设定的50 mm的距离是否小于设定值(图2中为2 mm);从KD力最大值点对应行程加上0.7 mm后行程位置对应的输出电信号是否为4.1 V(设定值);从输出电信号4.1 V位置到机械限位位置(即最大行程位置56 mm点)行程是否大于3.3 mm等。图2为带KD装置的油门信号的判定条件图形。



带KD装置的油门信号的判定条件图形
