电机失速保护

　　运动机械均有可能出现堵塞或断裂故障，并可导致电机失速。在电机失速时继续供给电源会导致电机的损坏和/或驱动装置的损毁。将PolySwitch器件与电机驱动器串联起来后，可以保护电机和驱动电子电路，防止在失速或负载过大的状态下系统发生故障。在故障清除后(而且电源断开后)，系统可以重新开始正常的运行，无需进行维护或更换部件。多年以来，PolySwitch器件一直是汽车工业中最为常用的保护车座、车窗和其它电机的方案。在这些应用中，使用PolySwitch器件要求考虑串联电阻的阻值和器件的最大保持电流额定值。室温下的最大工作电流为，16V下为15A，30V下为9A。

　　在这些应用中，当这些系统由于过电流或过热状态而导致外部故障时，PolySwitch器件能够允许电机驱动和控制器系统继续运行。其优点在于提供了一种功能强大和可靠的产品，在其它部件出现故障时可以保护系统。

　　汽车IEEE 1394网络中的PolySwitch器件应用

　　在汽车工业中，家庭生活方式与汽车日益紧密的联系方兴未艾。采用由美国汽车多媒体接口协会(AMI-C)制订的标准化全球接口，就能方便地与各种消费电子设备相连，并为这些设备的快速安装提供便利。在消费电子业界称为IEEE 1394串行总线的网络，在设计时以多媒体内容的传输为目标。这一针对汽车工业的附加标准被称为IDB-1394，由“1394联合汽车产业集团”制订。

　　IDB-1394设计用于高速多媒体应用，即在车内快速传输大量的信息。这项开放式的标准允许便携式的电子设备与车载网络之间进行连接和互动操作，为两者建立了沟通渠道。

　　电源接口需要提供过电流保护，而现有的汽车体系所使用的电源标准是在多年以前颁布的。由于用户便利端口(CCP)用于传输信号和供电，所以必须对它进行保护，以防止由于各种故障，例如接触不良的电缆或接头插入到商品时，发生短路或造成下行设备的损坏。这种情况有可能经常发生，所以中央控制面板的短路保护必须有效而可靠。

　　应用综述

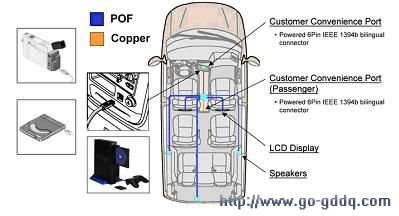

　　如图所示，车载网络的架构可分为内嵌式网络和用户便利端口(CCP)。目前的技术规格将内嵌式塑料光纤(POF)车载网络定义为与现有的MOST(媒体定向系统传输)技术相似的规格。但是，前者的架构更加稳固、能够提供更高的数据传输速率，并且更易于实现。这个网络能够连接各种电子设备，例如DVD播放机、视频显示屏、导航系统、收音机接收设备、通讯设备，如无线电话或应急自动远程通信及信息处理技术术语，以及其它的多媒体应用。

　　这套视频-音频网络包括一个用户便利端口(CCP)，可供乘客将自己的CD机、游戏机和其它应用1394总线的设备和外设连接到网络中，所配电缆通用于家中和车上。

　　电路保护要求

　　在热插拔汽车环境中，由于客户经常要在电源接口上连接和断开各种外设，所以明显存在发生短路损坏的潜在危险。电源接口要求具备过电流保护的功能，而现有的应用于当前汽车系统中的电源标准是多年以前制订的。由于用户便利接口用于传输信号和供电，所以必须对它进行保护，以防止由于各种故障，例如接触不良的电缆或接头插入接口时，发生短路或造成下行设备的损坏。这种情况有可能经常发生，所以中央控制面板的短路保护必须有效而可靠，而且最好是能够复位的。

　　电流限制可以通过使用电阻、保险丝、开关或聚合物正温度系数(PPTC)器件来实现。目前很少采用电阻保护方案，因为它会在正常电流状态下产生过大的电压降。有可能采用一次性保险丝方案，但是这种保护易于损坏，而且必须在发生故障后予以更换。双金属开关的局限性在于它存在反复接通，并有可能导致触点熔连故障。在很多汽车应用中，最好的保护方案为聚合物正温度系数(PPTC)器件，这种器件在正常工作状态下呈现低阻抗，而在发生故障时呈现高阻抗。

　　PolySwitch型聚合物正温度系数器件广泛用于IEEE 1394应用，经常为计算机、外设和便携式电子设备提供可复位式电路保护。在汽车多媒体应用中，这种器件常用于为GPS定位设备、CD换片机、音响和其它电子外设的输入输出接口提供电路保护。
