晶体二极管及晶体管放大电路
来源:本站整理  作者:佚名  2011-04-09 08:59:29



  但是,并不是所有扩散到基区的空穴都能被集电极吸引,形成集电极电流。因为在空穴路过基区的时候会和基区(N型区)的多数载流子—电子互相吸引,和电子复合而消失,加之上述基区也有少量的电子会跑到发射区去和空穴复合,形成IC,这两种复合都需要由外电路电池供给负电子,所以形成了基极电流Ib。但因为基区很清(厚度只有万分之一米),空穴穿过基区的时间只有几亿分之一秒,所以复合的数量是很小的,绝大部分空穴都达到集电极,故集电极电流Ic几乎等于发射极总电流Ie。

A级放大器

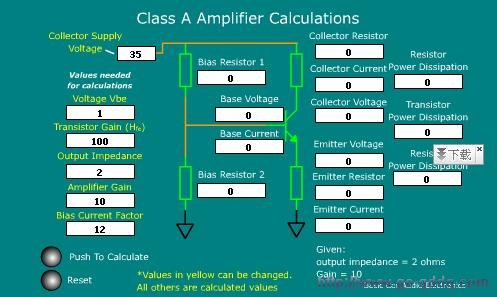

  这是一个模拟 晶体管 工作状态的FLASH,你现在就可以填入数字或直接按Push开始。

  上面讲的是只加固定电压而未加输入交流信号的情况。在加入输入信号之后,加到发射结上的电压就等于电池电压Veb和信号电压之和,由于信号电压是不断变化的,发射结上的电压也就随着信号电压在变动,因而引起发射结阻挡层势垒的高低也作相应的变化。势垒高时,发射极电流Ie小,势垒低时Ie大也就是发射极电流Ie会随着输入电压变化而变化。发射极电流Ie大就说明到达基区的空穴多,穿过基区到达集电结的空穴也就多,结果集电极电流Ic也就大,反之,发射极电流Ie小时,集电极电流也会小。同时,我们也会想象到发射极电流Ie大时,空

穴在基区的复合数目也会多些,Ie小时复合也相应少些,复合电流也是变化的。不过这种变化,由于复合电流本来就很小,和Ie或1c的变化相比是很小的,可以忽略。在这里我们用△Ie代表发射极电流的变化数量,用△Ic代表集电极电流的变化数量。

  若用△R代表发射结的交变电阻,R代表负载电阻,我们很容易算出电压放大倍数K。如果以Vo表示集电极电流△Ic在负载R上产生的输出电压,Vin表示输入电压,那么

  K=Vo/Vin=(△IcR)/(△Ie△R)≒R/△R

  由于发射结上加的是正向电压,这个电压变化一点点,流过结的电流就会有很大变化,所以发射结电阻△R是很小的,一般只有几十欧。我们知道P—N结的正向电阻很小,而P—N结的反向电阻却很大,所以集电结的电阻很大,可达几百千欧。因此负载电阻R也可以用的很大(阻抗匹配),R一般是几千欧到几十千欧,所以R/△R就很大,因此从负载上取出的输出信号电压Vc远比输入信号电压Vin大,被放大了很多倍。这就是晶体三极管放大信号的道理。
