典型应用电路设计

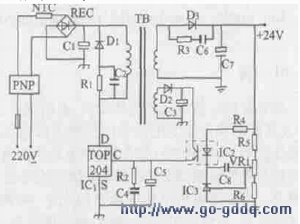

图2是一个采用TOP204YAI设计的24V/50W高精度 运算放大器 电源的典型实用电路。该电路的工作原理是，从高频整流输出端引出的电压信号经光电耦合器IC2送至TOP开关IC1的控制端C，通过TOP器件控制PWM的占空比实现输出电压的稳定。可调稳压管IC3串联在光电耦合器IC2发光管回路，调整取样电阻VRl可以改变IC3的稳压值，从而导致流过IC2阴极和阳极的电流变化，达到改变反馈深度，对输出电压实现微调。一旦输出端出现过流或短路现象，取样电阻VRl上电压降低，IC3控制端电流减少，流过IC3电流减少，光电耦合器IC2发光二极管的亮度下降，光电三极管截止，IC1停止工作。该电路在输入端加入了电源噪声滤波器PNF和限流热敏电阻NTC，并在开关变压器初级用Rl、C2、D1组成的尖峰电压吸收电路，增加了电路的可靠性。
图2 TOPSwitch实用电路
该电路无须调整，加电即可工作，输出电压非常稳定。和同类电路相比，减少元器件30只左右，减少重量约40%，效率可达92%，成本显著降低。
