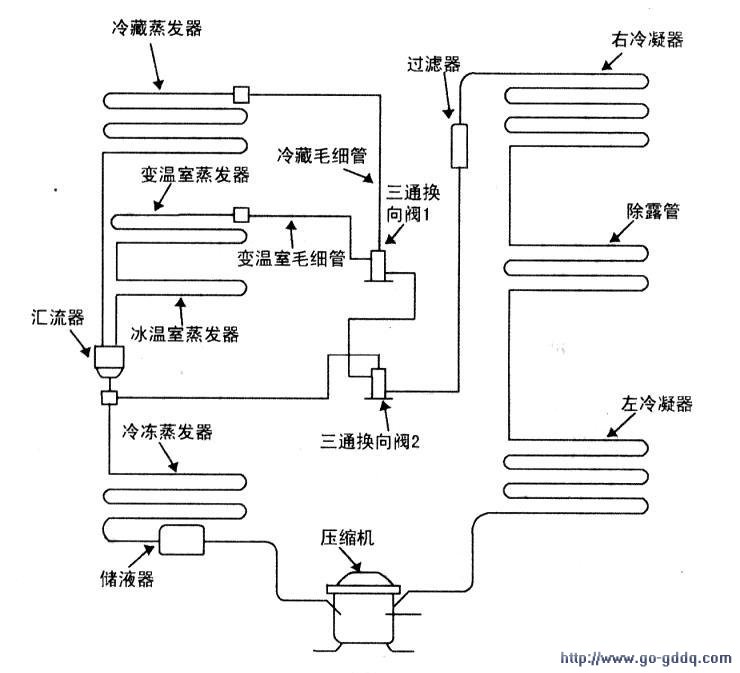

海信BCD-239/252BP电冰箱为三门四温区电冰箱，其系统结构见下图。从下图中可以看出，海信BCD-239/252BP电冰箱的系统结构与前几种相比要复杂一些。该系统设置了两个三通电磁换向阀，高压制冷剂从换向阀2进入，一路输出到冷冻毛细管，另一路输出至换向阀1的进口；换向阀1的两路输出分别与冷藏毛细管、变温毛细管相连，流经冷藏室蒸发器、变温室蒸发器后，通过汇流器并成一路进入冷冻室蒸发器。制冷剂低压蒸气最终由冷冻室蒸发器流出，送入压缩机吸气端。从箱体结构上，上门内为冷藏室，下门内为冷冻室，中门内分为两格，上格为变温室，下格为冰温室。在制冷控制上，冷藏室、变温室、冷冻室三个温区的温度也均采用独立控制，所控制的制冷温度分别为：冷藏室2℃～8℃，变温室一8℃～-3℃，冷冻室-30℃～-12℃。在变温室处于正常控制温度范围的情况下，冰温室可以保持在O℃左右的温度。该电冰箱的冷藏室、变温室也具有关闭功能，在不需要制冷的时候，可以单独关闭冷藏室或变温室制冷功能，也可以同时关闭冷藏室和变温室的制冷。
