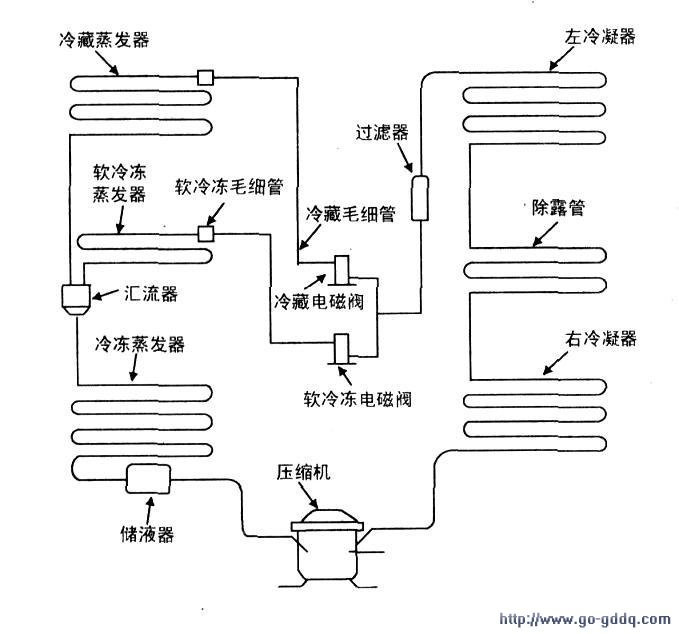

海信BCD-218/238BP电冰箱系统原理如图所示。

　　海信BCD-218/238BP电冰箱也是带软冷冻室的双门三温区电冰箱，从图中可以看出，制冷系统结构与图1略有差别，制冷剂循环路径经冷藏、软冷冻毛细管分别进入冷藏、软冷冻蒸发器，再经汇流器汇成一路进入冷冻蒸发器。双循环路径采用了两个电磁截止阀，分别控制冷藏、软冷冻毛细管的通路。两个电磁阀并联连接，分别通过冷藏温控器、软冷冻温控器单独控制，所控制的温度范围为：冷藏室2℃～8℃，软冷冻室-lO℃～-3℃。初次通电时，冷藏、软冷冻电磁阀均打开，高压制冷剂同时经过冷藏、软冷冻毛细管进入冷藏、软冷冻蒸发器，然后通过汇流器并入冷冻蒸发器，最终回到压缩机吸气端，电冰箱三个温区同时制冷。当冷藏室温度或软冷冻室温度达到停机温度时，相应的电磁阀关闭，该环路（冷藏室或软冷冻室）停止制冷；当冷藏室、软冷冻室均达到停机温度时，两个电磁阀全部关闭，整机停止制冷。此电冰箱还具有冷藏室、软冷冻室关闭功能（当其中一个已经处于关闭时另一个关闭无效），在不需要制冷时可以关闭冷藏室或软冷冻室的制冷功能。
