此外，假设在下列单元上换回原始形式会导致：
● 单元D和B的单元延时将减少30 ps
● 单元C的单元延时将减少35 ps
● 单元A的单元延时将减少45 ps
很明显，换回单元A就可以解决3个端点 (见图2) 的违反问题，不必分别交换每个端点的单元 (D 和 B或C)。
结果
这种方法最初是在CEVA内部开发的一款DSP产品CEVA-X1622 DSP内核上执行。

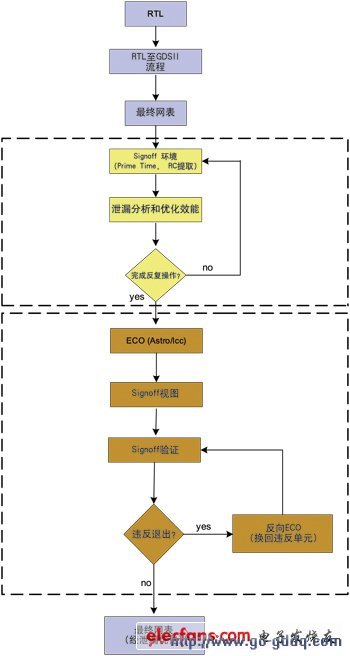

其设计规模在450,000门左右。流程主要部分的总体运行时间大约为12个小时 (即运行一个晚上) (见全流程概述图2的黄色部分)，而使ECO结果与Signoff相符合的Signoff运行时间很少 (见全流程概述图2的褐色部分)。
附录
多模工作
当工作在一个以上的模式中时，必需针对每一个模式分别执行优化，且交换清单中不能包括其它模式的单元。
对于每一个模式，这种方法都生成ECO档，并将之附加到包含了所有模式交换的全局文件中。然后，在后版图设计中执行单个ECO，并对每一个模式执行一次完整的RC提取 + STA运行。
由于在某个模式中某些路径可被视为“无约束路径”(unconstrained paths)，故必需予以分离，但在其它模式中它们可能是时序约束的。这种情形可能导致虚假交换，增加修正这些违反所需的总体运行时间。
以左图为例 (图5);这是控制受约束路径的SCAN_enable信号。在功能性模式中，该信号具有恒定值，因此PrimeTime看不到扫描模式路径 (红色)。这时，PrimeTime会把红色路径上的所有单元交换到高Vth，从而可能造成max_transition违反，甚至建立违反。
把这些模式分离开来可以防止这种情况发生，并改善总体运行时间和真实交换数目。
