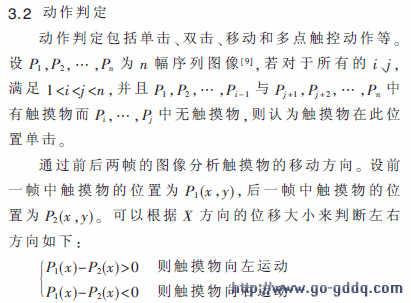

同理,可以根据Y方向的位移大小来判断触摸物体的上下方向运动。其中,坐标系左上角为(0,0)点。
通过以上类似的方法来定义为双击、拖动和多点触控等动作。
4 实验结果

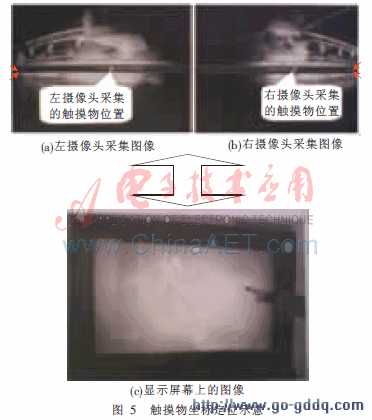

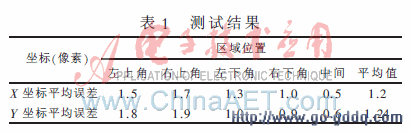

本实验所使用的计算机的主频为2.0 GHz,内存为1 GB,图像采集设备为普通的网络摄像头,显示屏幕选用的是47英寸液晶电视机。两个摄像头同步地采集序列图像,分别跟踪手指运动的轨迹,从而实现手指运动和点击操作的实时检测。实验系统的视觉处理部分速度可以达到15帧/s。实验中不断用手指在显示屏幕上任意位置点击测试,记录系统跟踪获取的触摸位置与人工标定真实值之间的对比结果。将整个显示屏幕分成5个区域,用手指点触任意位置进行测试,记录并分析测试结果如表1所示。
实验结果表明,由于受到图像采集装置角度的限制以及大屏幕显示器的长宽比约束,4个角区域的定位误差稍比中间区域大,但误差率最大不超过2个像素,整体来讲,对于显示屏幕系统可以对触摸物进行鲁棒性的跟踪,完成比较精确的触摸物定位,迅速响应点击操作,从而有效地实现了人机交互的功能。并且系统抗干扰能力强,在环境光照发生很大变化时也能很好地运行。
本文介绍了一种新的基于双目视觉技术的触摸屏实现方法,通过触摸物在显示屏幕上的移动和点击很好地完成人机交互操作。该方法使用两个普通摄像头来实现,摄像头只要求安装在显示屏幕的四周,获取整个显示屏幕呈直线就可以,其逻辑坐标完全是通过触摸物点击屏幕进行坐标映射后自动完成的。本文有效地避免了手指的互相遮挡等问题,使得实时鲁棒的触摸点跟踪和动作的判定成为了可能。而且对周围光照等没有严格的要求,可以应用在多种人机交互、信息展示以及娱乐场所。
目前,本系统实现了触摸物的定位和点击功能,今后如何有效地定义右击、并且区分单击、双击,以及如何有效地对多点触摸物进行定位和动作上的判定,尤其是多点的识别区分是难点等,还有待进一步深入研究,以构建更加强大、更人性化的人机交互系统。
参考文献
[1] 侯义斌,陈晨.视觉交互系统中的目标检测与运动分析[J].计算机工程与应用,2004,40(27).
[2] PAVLOVIC V I, SHAMA R, HUANG T S. Visual interpretation of hand gestures for human computer interaction: a review [J]. IEEE Transaction on Pattern Analysis and Machine Intelligence, 1997. 19(7): 677-695.
[3] ULHAAS K D, SCHMALSTIEG D. Finger tracking for interaction in augmented environments[C]. Proceeding of the 2nd ACM/IEEE International Symposium on Augmented Reality, New York, USA, October 29-30, 2001.
[4] HALL D, GAL C L, MARTIN J, et al. Magicboard. a contribution to an intelligent office environment [J]. Robotics and Autonomous SystEMS, 1999, 35(3-4): 211-220.
[5] 王德鑫,张茂军.四路摄像头分组重建的多触点定位方法[J].电子与信息学报,2010,32(2).
[6] 周亦鹏.双目视觉技术在计算机辅助检测中的应用研究[J].计算机测量与控制,2008.16(5).
[7] 于舒春,朱延河,闫继宏.基于新型双目机构的立体视觉系统标定[J].机器人,2007,29(4).
[8] 冼允廷,路小波,施毅.基于投影二分法的车牌字符分割方法[J].交通与计算机,2007,25(5).
[9] 孙艳忠,柴毅,尹宏鹏.基于边缘检测与改进最大类间方差法的火箭序列图像分割算法[J].计算机应用,2009(11).
