TDK-EPC先进的LTCC工艺技术制作稳定的积层电感和十分精密的内部螺旋导体，并形成规模化生产。通过对内部导体的形状、层宽和布局的设计，不仅达到高Q值，还可不用担心分布电容的影响。

　　全部重新设计MLG0402G和MLG0603P系列的绕线图案和布局，才达到了此要求。TDK工程师成功地减小了端子电极间的分布电容，但是又保留了线圈表面面积，并且获得了优秀的Q值特征（图表三）。

图表三：TDK MLG0402Q和MLG0603P系列的Q值和频率特征对比图

　　绕线图案微小的偏移都会导致Q值下降。因此，为了防止此类现象，在开发MLG0402Q系列时，采用了高精度定位控制技术和其它先进的措施。通过进一步改进和完善技术，具有新设计的内部电极的MLG0603P系列已加入到TDK-EPC产品系列中。新系列产品具有高得多的Q值，尤其适用于800MHz或更高频率的设计中。新的MLG0402Q和MLG0603P系列设计用于手机高频电路系统，例如，表面声波（SAW）滤波器和压控振荡器（VCO）电路内的阻抗匹配及扼流圈。同时，积层电感可进一步应用于蓝牙、WLAN、UWB、数字电视调节器和其它高频电路和模块，并且提供优异性能。

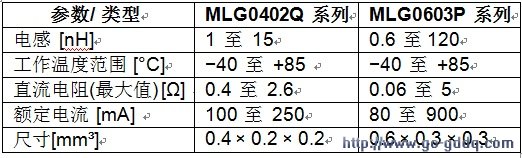

TDK的MLG0402Q和MLG0603P系列积层电感主要技术参数
