基于PIC24FJ64的智能光伏汇流采集装置设计及应用
来源:本站整理  作者:佚名  2011-05-27 07:47:07



  1.7 电源部分

  电源模块采用PI公司的TNY系列开关电源芯片,输入范围为AC/DC 80-270V,电源共有3路输出,分别给光伏电池电压采样,CPU,通讯等部分电路提供电源。

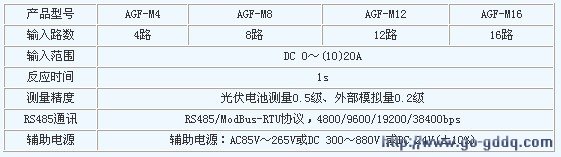

   2 产品主要技术指标见表1

3 软件设计

软件流程见图10

  4 安装尺寸

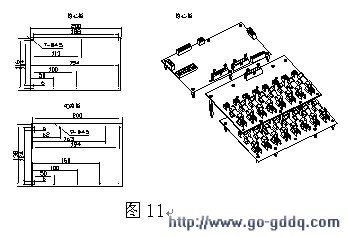

  本装置主要有核心板和汇流板组成,汇流板分为正极汇流板和负极汇流板具体尺寸见图11。

  5 应用案例

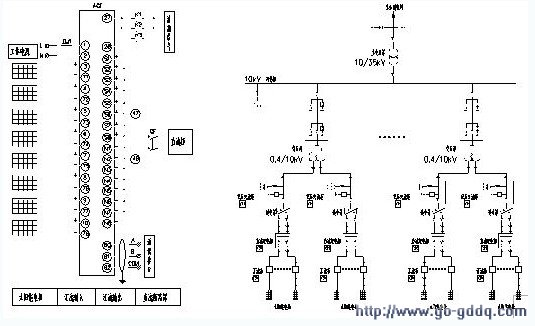

  以一10MW光伏电站为例,一只16路汇流箱需要采集16路电流、汇流后电池板电压、浪涌防雷器辅助接点。二次方案见图12(a),一次方案见图12(b)。

(a)                                                         (b)
图12

6 结束语

  该产品已在西藏桑日光伏项目、青海锡铁山光伏项目、南京某公司屋顶太阳能项目、上海某公司屋顶太阳能项目上得到应用,产生了较好的社会和经济效益。


上一页  [1] [2] [3]
